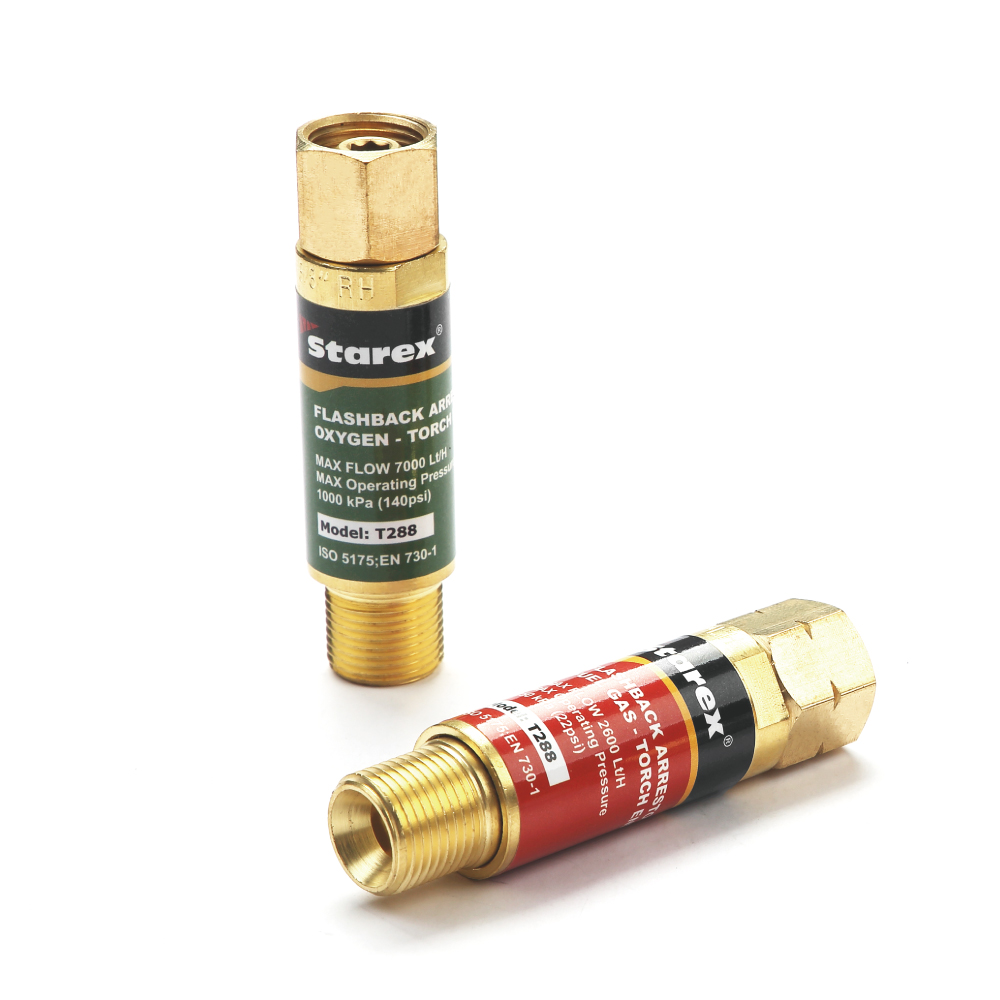

Vous êtes à mi-chemin de la découpe d’une lourde plaque d’acier de 2 pouces. Soudain, un « craquement » violent et commotionnel résonne dans l"atelier. Saviez-vous que sans les dispositifs de sécurité appropriés, un flux inversé de mélanges de gaz peut transformer vos bouteilles en bombe ?
La plupart des soudeurs chevronnés connaissent les dangers extrêmes des opérations d’oxy-combustible. Pourtant, le choix du bon équipement de sécurité suscite encore une confusion généralisée. Naviguer à travers les différentes compatibilités de gaz, les chutes de pression et les tailles de filetage suffit à faire tourner la tête à n"importe qui. En tant que ligne de défense ultime contre les accidents catastrophiques, une configuration de sécurité fiable n’est pas négociable.
Dans ce guide d"ingénierie, nous expliquerons exactement comment sélectionner le bon équipement pour votre magasin. Nous examinerons les paramètres du monde réel, comparerons les emplacements de montage et vous aiderons à construire un système de sécurité qui maintient votre équipe en vie et votre production en marche.
L'emplacement dicte la fonction : Votre choix entre les appareils montés sur la torche et ceux montés sur le régulateur dépend de la longueur du tuyau et de la mobilité de l'opérateur. Les installations industrielles lourdes exigent souvent les deux.
Plus qu'un clapet anti-retour : un véritable parafoudre arrête le flux de gaz inversé et tue la flamme. Un clapet anti-retour standard fondra simplement lors d'un incendie.
Compatibilité stricte avec les gaz : les appareils à oxygène et à carburant ont des joints internes, des filetages et des codes de couleur différents. Ils ne sont jamais interchangeables.
Le débit est important : un sous-dimensionnement de votre équipement de sécurité affame la pointe de la torche. Ironiquement, cette faible vitesse du gaz augmente en réalité le risque de retour de flamme.
Dates d'expiration strictes : ce ne sont pas des pièces à vie. Fatigue des ressorts mécaniques et colmatage des filtres. Les normes de l'industrie exigent un remplacement tous les 3 à 5 ans.
Le contrôle des gaz volatils dans une usine de fabrication se résume à une physique stricte. Un pare-flamme est une barrière mécanique spécialisée conçue pour empêcher une flamme de reculer dans vos tuyaux et de briser les cylindres sous pression. Sans cet équipement de sécurité oxy-carburant , une simple étincelle dans un tuyau de mélange de gaz peut s'enflammer instantanément. Le résultat ? Dommages matériels dévastateurs et blessures graves.
Pour comprendre pourquoi ce composant est si essentiel, regardez à l’intérieur de son boîtier en laiton massif. Une unité premium repose sur deux mécanismes spécifiques travaillant ensemble.
Le premier est le pare-flammes . Il s’agit généralement d’un cylindre en acier inoxydable fritté très poreux. Lorsqu’un front de flamme supersonique frappe cette barrière, le feu est forcé à travers des pores métalliques microscopiques. La surface massive de l'acier inoxydable absorbe rapidement la chaleur, ramenant la flamme en dessous de sa température d'inflammation et l'éteignant en quelques millisecondes.
Deuxièmement, le clapet anti-retour. Ce mécanisme de précision à ressort arrête le flux inverse initial des gaz. Tant que le gaz circule dans la bonne direction, la pression maintient la vanne ouverte. Si la pression en aval augmente de manière inattendue, le ressort ferme la vanne, isolant votre alimentation en gaz avant même que l"incendie ne commence.
Une tendance effrayante dans de nombreux petits magasins consiste à traiter les clapets anti-retour et les pare-flammes comme la même chose. Purifions les choses dès maintenant. Un clapet anti-retour arrête strictement le flux de gaz. Cela ne fait rien pour arrêter un incendie.
Si une étincelle a déjà enflammé un mélange volatil à l’intérieur de votre tuyau, l’onde de pression de choc fera exploser un simple clapet anti-retour en morceaux. Un véritable pare-flamme combine le clapet anti-retour avec le filtre en métal fritté pour éteindre le feu réel. S"appuyer uniquement sur un clapet anti-retour laisse vos opérateurs complètement exposés.
Pour faire des choix d’équipement intelligents, vous devez savoir à quel type d’anomalie de combustion vous faites face. Les consignes de sécurité tracent une ligne dure entre un retour de flamme et un retour de flamme.
Un retour de flamme se produit lorsque la flamme revient momentanément dans la pointe de la torche. Vous entendrez un « pop » ou un « bang » fort. Après le pop, la flamme peut s"éteindre complètement ou se rallumer à l"extrémité.
Qu’est-ce qui en est la cause ? Habituellement, c"est une erreur de l"opérateur. Toucher la pointe de coupe avec l"acier, surchauffer la torche lors d"une coupe longue ou utiliser des pressions de régulateur incorrectes sont des coupables courants. Bien qu’alarmant, un retour de flamme endommage rarement l’équipement au-delà de la pointe en cuivre. Cependant, si votre torche se retourne constamment contre vous, considérez-le comme un signe d’avertissement. Un problème plus grave se prépare.
Un flash-back est une urgence à grande vitesse. La flamme recule au-delà de la pointe de la torche, traverse la poignée et tire directement dans les tuyaux de gaz. Ce front de flamme peut atteindre des vitesses supersoniques.
Si ce feu atteint les cylindres, l’explosion qui en résulte est catastrophique. Les flashbacks sont souvent étrangement silencieux après ce bruit initial, bien que vous puissiez entendre un cri aigu lorsque le feu brûle activement à l"intérieur du tuyau en caoutchouc. C’est exactement ce scénario que les pare-flammes sont conçus pour arrêter.
Décider où installer votre équipement de sécurité est un exercice d’équilibre entre l’ergonomie de l’opérateur et la protection maximale du système. Regardons les différences opérationnelles.
Un pare-flamme de la torche se visse directement dans la base de la poignée de la torche. Le plus grand avantage ici est le temps de réaction immédiat. Si un flashback se déclenche, il est tué à la source. Le feu ne pénètre jamais dans les tuyaux, évitant ainsi une explosion dangereuse du tuyau.
L"inconvénient ? Vous ajoutez un poids en laiton massif à la base de la torche. Pour un soudeur effectuant toute la journée un soudage précis et hors position de tuyaux, cet encombrement supplémentaire modifie l"équilibre et provoque une fatigue du poignet.
D'autre part, un régulateur anti-retour de flamme s'installe au niveau des vannes de sortie des cylindres. Cela maintient la torche légère et facile à manœuvrer.
Le compromis est la vulnérabilité des tuyaux. Étant donné que le dispositif de sécurité est à 20 ou 50 pieds, un retour de flamme parcourra toute la longueur du tuyau avant de toucher le parafoudre. Vos cylindres survivront, mais vos durites seront creusées par un feu interne et devront être jetées à la poubelle.
Fonctionnalité | Monté sur torche | Monté sur régulateur |
|---|---|---|
Protection primaire | Protège les tuyaux et les cylindres | Protège uniquement les cylindres |
Ergonomie de l"opérateur | Ajoute du poids à la poignée de la torche | Maintient la légèreté de la torche |
Risque d"endommagement des tuyaux | Faible (arrête le feu à la source) | Élevé (le feu se propage à travers le tuyau) |
Idéal pour | Tuyaux courts, soudure de précision | Tuyaux longs, coupe lourde |
Conseil de pro : pour les sites industriels lourds avec des tuyaux dépassant 15 pieds, les ingénieurs en sécurité recommandent fortement d'utiliser les deux. Une protection redondante est toujours la solution la plus intelligente, à condition que vos régulateurs puissent gérer la chute de pression.
Si vous examinez les récents audits de sécurité dans les principales installations de fabrication, une tendance claire se dessine. Les gestionnaires d"installations suppriment activement les raccords en laiton bon marché et non certifiés et les remplacent par des composants de sécurité automatisés de haut niveau.
Pourquoi ce changement soudain ? Les organismes de réglementation comme l’OSHA et l’ISO resserrent leur emprise. Les coûts de responsabilité liés à une explosion sur le lieu de travail dépassent de loin le prix des équipements haut de gamme. Le marché actuel s"oriente fortement vers les parafoudres dotés de vannes de coupure thermique intégrées. Si un incendie brûle continuellement contre le filtre interne, un lien fusible fond à environ 200°F (93°C). Cela ferme automatiquement une vanne secondaire, coupant ainsi définitivement l’alimentation en gaz. Cela élimine complètement l’élément de réaction humaine de l’équation.
Acheter un équipement de sécurité ne consiste pas à choisir l’option la moins chère dans le commerce. Vous devez adapter les spécifications techniques à votre application spécifique de découpe ou de soudage. Voici exactement ce que vous devez rechercher.
L’oxygène et les gaz combustibles ont des poids moléculaires et des points d’inflammation très différents. Les équipements ne doivent jamais être mélangés.

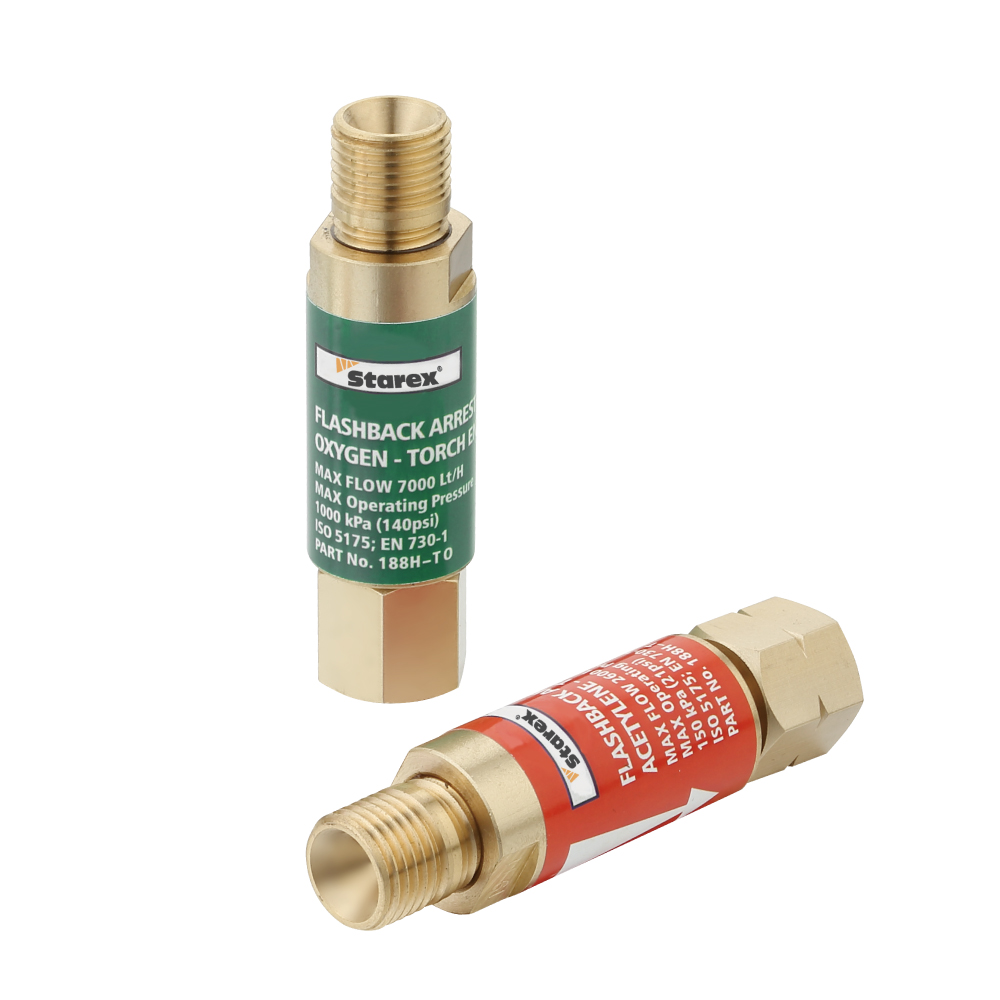

Regardez les équipements conformes aux normes de l"industrie comme la série 188. Les modèles Oxygen sont de couleur bleue ou verte, dotés de filetages standard à droite et sont conçus pour supporter une pression de service maximale d"environ 1,5 MPa (210 PSI).
Les modèles à gaz combustible (pour acétylène, propane ou gaz naturel) sont rouges. Ils utilisent des filetages à gauche, marqués par une encoche sur l"écrou hexagonal, vous ne pouvez donc pas physiquement les attacher à une conduite d"oxygène. Les modèles en acétylène sont strictement plafonnés à une pression de service maximale de 0,15 MPa (21 PSI) en raison de l"extrême instabilité du gaz.
Un filetage incompatible signifie un système qui fuit. Avant de commander, vérifiez les raccords actuels de votre torche et de votre régulateur. En Amérique du Nord, la taille industrielle standard est le raccord « B », qui utilise un filetage 9/16 "-18. Dans de nombreuses configurations internationales ou européennes, vous verrez des filetages métriques M16x1,5. Achetez la correspondance exacte. L"utilisation d"adaptateurs en laiton ne fait qu"ajouter des points de connexion inutiles qui peuvent fuir.
Chaque filtre fritté crée une résistance physique. Si vous placez un limiteur de faible débit sur une pointe chauffante en bouton de rose robuste, vous affamerez la torche. Lorsque la vitesse du gaz devient trop faible, la flamme veut naturellement brûler vers l"arrière dans la pointe. Vérifiez toujours l’organigramme du fabricant. Vous devrez probablement augmenter la pression de votre régulateur de quelques PSI pour compenser la restriction.
Même les dispositifs de sécurité haut de gamme échouent s’ils sont mal installés. Évitez ces erreurs courantes en atelier.
Les installer à l’envers : cela semble idiot, mais cela arrive quotidiennement. Les clapets anti-retour sont directionnels. Recherchez les flèches de flux très visibles estampées sur le boîtier en laiton. Pour les unités montées sur une torche, la flèche pointe vers la pointe. Pour les unités montées sur un régulateur, la flèche pointe vers le tuyau.
Ignorer les spécifications du propane et de l'acétylène : ne présumez pas que tous les gaz combustibles sont identiques. L'acétylène fonctionne à des pressions très basses. Le propane (GPL) est souvent élevé pour le chauffage de l’acier lourd. L’utilisation d’un parafoudre à acétylène basse pression sur une installation au propane à haute pression peut faire sauter les joints internes. Vérifiez votre type de gaz spécifique sur l'étiquette de certification.
Les environnements industriels sont brutaux sur les équipements en laiton. Les variations de température, les chutes physiques et la pression continue ont des conséquences néfastes.
Intégrez les tests à votre routine quotidienne. Effectuez une vérification visuelle pour déceler des rainures profondes ou une décoloration due à la chaleur. Chaque fois que vous changez de cylindre, utilisez un détecteur de fuite sans huile sur les filetages. Surveillez la qualité de votre flamme ; une baisse soudaine du débit de gaz signifie généralement que le filtre interne est obstrué par du carbone.
Quand les jetez-vous ? Si un retour de flamme se produit réellement, remplacez immédiatement les parafoudres. La chaleur extrême compromet le filtre fritté. Même sans accident, les ressorts mécaniques se fatiguent avec le temps. Remplacez-les de manière proactive tous les 3 à 5 ans, quel que soit leur aspect brillant à l"extérieur.
La sécurité de l"oxy-carburant se résume à la compréhension de la physique de votre équipement. Que vous choisissiez une configuration montée sur une torche pour plus de maniabilité ou un système monté sur un régulateur pour protéger vos bouteilles, l"objectif reste le même : arrêter la flamme avant qu"elle ne provoque une catastrophe.
N'attendez pas une commotion cérébrale pour vérifier l'équipement de sécurité de votre magasin. Vérifiez les dates d'expiration de votre configuration actuelle, vérifiez les tailles de filetage et assurez-vous que vos débits correspondent à vos pointes de coupe. S’il est temps de procéder à une mise à niveau, investissez dans une protection certifiée et robuste. Découvrez la gamme complète de solutions de sécurité de qualité professionnelle chez Starex Weld pour trouver les spécifications exactes exigées par votre application.
Oui. Des retours de flamme peuvent se produire dans les conduites de gaz combustible et d’oxygène. Vous devez installer un parafoudre dédié, spécifique au gaz, sur les deux conduites pour garantir une protection complète du système. Si une condition de flux inversé force les gaz mélangés dans l’une ou l’autre des conduites, une inflammation peut se propager vers le tuyau contenant le mélange volatil.
Oui, le filtre pare-flammes interne crée une légère chute de pression due à la résistance physique. Vous devrez peut-être augmenter légèrement la pression de votre régulateur pour compenser, selon les organigrammes du fabricant, afin d"éviter un manque de gaz au niveau de la pointe de la torche.
Un clapet anti-retour (clapet anti-retour) empêche uniquement le gaz de refluer ; il ne peut pas arrêter un incendie. Un pare-flamme contient un clapet anti-retour et un filtre en métal fritté qui refroidit physiquement et éteint un véritable front de flamme supersonique.
Les pare-flammes en ligne standard ne peuvent pas être réinitialisés et doivent être remplacés immédiatement après l"arrêt d"un retour de flamme. Alors que certains modèles industriels robustes pour grands systèmes de collecteurs sont dotés de leviers réarmables, les parafoudres de torche portables standard sont des dispositifs de protection à usage unique en cas d"incendie.
Ils peuvent être installés au niveau de la poignée de la torche, des régulateurs ou des deux. Les dispositifs montés sur la torche arrêtent la flamme avant qu"elle ne pénètre et détruise les tuyaux. Des dispositifs montés sur le régulateur protègent les bouteilles de gaz. Pour une sécurité maximale sur les longs trajets de tuyaux, il est fortement recommandé d"utiliser les deux.
Le signe le plus courant d’un parafoudre défectueux ou obstrué est une chute soudaine et inexplicable du débit de gaz à la pointe de la torche, entraînant une flamme faible ou instable. Si le réglage de la pression du régulateur ne règle pas le débit, le filtre fritté interne est probablement obstrué par des dépôts de carbone et l"unité doit être remplacée.
En raison de la nature très instable du gaz acétylène, les réglementations de sécurité limitent strictement sa pression de service maximale à 15 PSI (environ 0,1 MPa). Les pare-flammes en acétylène sont conçus spécifiquement pour ce seuil de basse pression et ne doivent jamais être soumis à des pressions plus élevées.
