À mesure que l’épaisseur des tôles d’acier augmente, les exigences thermodynamiques et la dynamique des fluides du flux d’oxygène changent de façon exponentielle. La réalité physique de la découpe thermique veut que pousser une configuration standard au-delà de sa capacité conçue compromette inévitablement la découpe. L"application d"une approche universelle en matière de sélection d"équipement entraîne une accumulation excessive de scories, des saignées larges, une fusion importante du bord supérieur et un gaspillage de gaz consommables. Ces inefficacités se traduisent directement par des exigences accrues d’usinage secondaire et des retards opérationnels inutiles.
La sélection du chalumeau et de la buse de coupe appropriés nécessite une évaluation systématique de l'épaisseur du matériau, de la capacité de débit de gaz et du type de carburant. Une configuration appropriée garantit la précision, maintient les normes de sécurité et optimise la consommation de gaz. En comprenant comment les dimensions physiques de l'acier interagissent avec la flamme de préchauffage et le jet d'oxygène, les opérateurs peuvent configurer leurs systèmes de coupage au gaz pour traiter tout, des tôles fines aux blocs d'acier massifs, sans sacrifier la qualité.
Le diamètre de l"alésage n"est pas négociable : la taille de l"alésage de l"oxygène de coupe doit être adaptée directement à l"épaisseur de la plaque afin de maintenir la vitesse correcte du jet d"oxygène pour une évacuation efficace des scories.
La capacité de débit dicte le choix de la torche : Des torches coupantes robustes avec des passages de gaz internes plus grands sont obligatoires pour les plaques dépassant 100 mm (4 pouces) afin d"éviter un manque de débit.
Conception des buses pour entraînement au gaz combustible : Le choix entre l"acétylène (buses monobloc) et des carburants alternatifs comme le propane ou le gaz naturel (buses en deux parties) modifie fondamentalement les temps de préchauffage et la sélection de l"équipement pour les plaques épaisses.
Les coupes en angle augmentent l"épaisseur effective : lors du chanfreinage, le chemin de coupe est plus long que l"épaisseur nominale de la plaque, ce qui nécessite une augmentation correspondante de la taille de la buse de coupe.
Échelles de sécurité avec épaisseur : couper des matériaux plus épais augmente le risque de retours de flamme prolongés ; l’équipement doit être évalué pour les pressions et volumes de gaz spécifiques requis.
La découpe thermique consiste à élever l"acier au carbone jusqu"à sa température d"inflammation, soit environ 870°C (1 600°F). À cette température, l’acier s’oxyde rapidement lorsqu’il est exposé à un flux d’oxygène pur. Atteindre et maintenir cette température localisée devient beaucoup plus difficile à mesure que l’épaisseur de la plaque augmente. Des plaques plus épaisses agissent comme des dissipateurs thermiques massifs, évacuant rapidement l’énergie thermique de la zone coupée et la dissipant dans le métal environnant.
Pour contrer cette perte de chaleur rapide, les opérateurs doivent utiliser des équipements dotés de capacités de préchauffage plus élevées. Initier et maintenir la réaction exothermique sur une plaque de 150 mm nécessite un apport thermique massif et soutenu par rapport à une plaque de 10 mm. Si la flamme de préchauffage est surdimensionnée pour les plaques minces, la chaleur excessive provoque un arrondi et une distorsion importants du bord supérieur. Si le préchauffage est sous-dimensionné pour les tôles épaisses, la coupe échouera fréquemment, car l"acier descend en dessous de sa température d"inflammation avant que le jet d"oxygène ne puisse pénétrer complètement dans le matériau.
Le flux d"oxygène de coupe remplit deux fonctions : il oxyde chimiquement l"acier chauffé et souffle physiquement les scories fondues résultantes à travers la saignée. Lorsque l"oxygène réagit avec le fer, il génère une chaleur supplémentaire qui maintient le processus sur toute la profondeur de la coupe. Maintenir la cohérence de ce jet d’oxygène est primordial pour une coupe nette et droite.
L"augmentation de l"épaisseur de la plaque nécessite un plus grand volume d"oxygène délivré à une pression spécifique pour maintenir la cohérence du jet jusqu"au bas de la coupe. Si le jet perd sa forme ou sa vitesse prématurément, les scories gèleront près du bord inférieur, créant ainsi des scories difficiles à éliminer. La dynamique des fluides du flux d’oxygène doit rester laminaire. L"introduction d"une pression excessive à travers un petit orifice crée des turbulences qui dispersent le jet et détruisent le profil vertical de la saignée.
La réalisation de coupes en biseau introduit un changement géométrique important dans le processus de coupe. Lors d"une coupe en biais, la distance réelle que le jet d"oxygène doit parcourir à travers le métal augmente considérablement par rapport à une coupe verticale droite. Les opérateurs doivent tenir compte de cette distance accrue pour maintenir la qualité de coupe et la pénétration.
La réalité mathématique du biseautage est simple. L"application d"un biseau de 45 degrés sur une plaque de 50 mm augmente l"épaisseur effective que le jet doit pénétrer à plus de 70 mm. La règle empirique standard dans le domaine nécessite d"ajuster la taille de l"équipement et les paramètres de débit de gaz en fonction de cette épaisseur angulaire effective plutôt que de l"épaisseur nominale de la plaque verticale. Ne pas augmenter la taille de l"équipement pour les chanfreins lourds entraîne une pénétration incomplète et une importante accumulation de scories sur le bord inférieur.
Toutes les torches ne sont pas fabriquées pour gérer les volumes de gaz extrêmes requis pour le traitement des tôles lourdes. L"équipement est généralement classé en catégories de service standard, moyen et lourd en fonction des diamètres internes des tubes et des coefficients de débit des vannes (Cv). Ces dimensions internes dictent le volume maximum de gaz que l"outil peut délivrer sans provoquer de goulot d"étranglement restrictif.
Un seuil existe autour de la marque 75-100 mm (3-4 pouces). Au-delà de cette épaisseur, les torches standard et moyennes commencent à manquer de gaz. Les passages internes ne peuvent tout simplement pas faire circuler suffisamment d’oxygène pour maintenir la vitesse de jet requise à la sortie de la buse. Cette famine entraîne de graves chutes de pression, des flammes instables et une perte inévitable de coupe. Pour les applications de tôles fortes, la mise à niveau vers un robuste chalumeau de coupe avec des tubes de gaz agrandis est une exigence opérationnelle stricte.
La méthode par laquelle l’oxygène et le gaz combustible sont mélangés à l’intérieur de l’équipement joue un rôle majeur en termes de performances et de sécurité, en particulier à des débits élevés. Les mélangeurs à pression égale (pression positive) nécessitent que l"oxygène et le gaz combustible entrent dans la chambre de mélange à peu près à la même pression. Ceux-ci sont très efficaces lorsque le gaz combustible à haute pression est facilement disponible à partir de bouteilles ou de réservoirs en vrac.
Les mélangeurs à injecteur (basse pression) utilisent le flux d"oxygène à haute vitesse pour créer un effet venturi, attirant physiquement le gaz combustible dans la chambre de mélange. Ce mécanisme est nécessaire lors de l’utilisation de sources de carburant à basse pression, telles que les conduites de gaz naturel. Lors de l"adaptation aux volumes de gaz massifs requis pour couper des sections dépassant 150 mm, les mélangeurs à injecteur offrent souvent une stabilité et une sécurité de flamme supérieures, car ils empêchent activement l"oxygène à haute pression de refouler dans la conduite de carburant lors d"opérations lourdes.
La géométrie physique de l"outil a un impact direct sur l"ergonomie de l"opérateur et le contrôle de la coupe. Les angles de tête courants incluent des configurations à 90 degrés, 75 degrés et droites. Le choix de l"angle dépend entièrement de la position de coupe et de l"environnement physique de la pièce.
Face à la chaleur radiante extrême générée par la découpe de tôles épaisses, il est essentiel de maintenir une distance de sécurité constante. Une tête à 90 degrés ou 75 degrés permet à l"opérateur de reposer confortablement ses mains ou une roue de guidage sur la surface de la plaque tout en gardant son corps éloigné de la zone de chaleur directe. Les configurations droites sont principalement réservées aux configurations mécanisées ou aux scénarios spécifiques de coupe de ferraille dans lesquels l"opérateur doit pénétrer profondément dans des espaces confinés.
Les tableaux de conseils du fabricant sont basés sur une ingénierie dynamique des fluides stricte. Des alésages d"oxygène de coupe plus grands permettent à des débits plus élevés de passer à travers l"orifice sans nécessiter de pressions excessives et turbulentes. L’objectif est de délivrer un volume massif d’oxygène dans une colonne lisse et cohérente.
L"utilisation d"un petit alésage à haute pression pour tenter de couper de l"acier épais produit un jet très turbulent. Cette turbulence crée une saignée en forme de cloche, où la coupe s"élargit de manière imprévisible sous la surface et ne parvient souvent pas à éliminer les scories au fond. À l’inverse, l’utilisation d’un gros alésage à basse pression sur un matériau mince entraîne une vitesse insuffisante pour souffler le métal en fusion, ce qui entraîne simplement la fusion des scories derrière la coupe. Faire correspondre le diamètre d"alésage à l"épaisseur exacte de la plaque est le seul moyen de garantir le bon équilibre entre volume et vitesse.
La construction physique de la pointe consommable doit correspondre aux caractéristiques de combustion spécifiques du gaz combustible utilisé. L"industrie s"appuie sur deux conceptions distinctes pour s"adapter à ces différences de manière sûre et efficace.
Type de buse | Construction | Compatibilité gaz combustible | Justification de la conception |
|---|---|---|---|

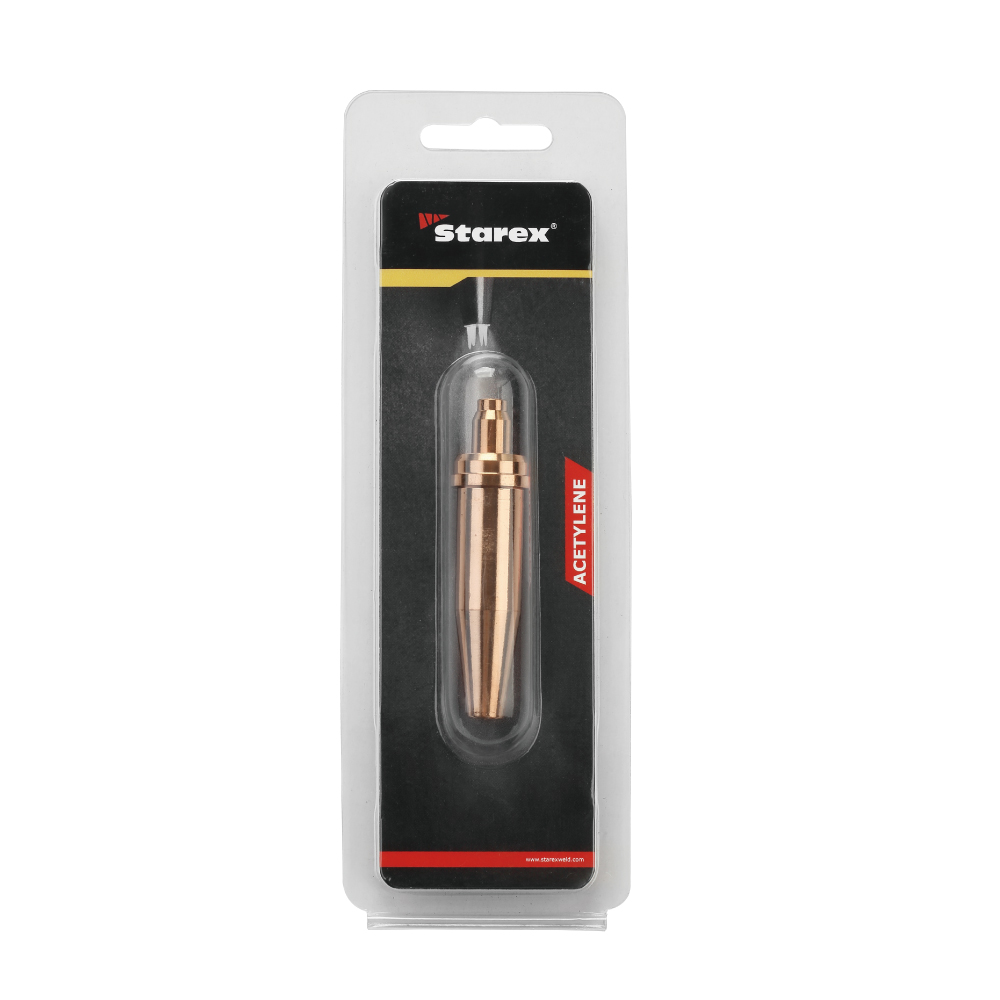

Une pièce | Cuivre massif avec orifices percés avec précision. | Acétylène | L"acétylène a une vitesse de combustion extrêmement rapide. La face plate d"une conception monobloc empêche la flamme de revenir à l"intérieur de la pointe. |
Deux pièces | Cannelure intérieure en laiton/cuivre avec une coque extérieure en cuivre. | Propane, gaz naturel, propylène | Les carburants alternatifs brûlent beaucoup plus lentement. La conception encastrée ancre la flamme, empêchant l"oxygène à haute vitesse de souffler la flamme de préchauffage. |
La sélection du mauvais type de construction pour votre gaz combustible entraînera des explosions de flammes constantes ou des retours de flammes dangereux et prolongés. Une buse de coupe doit être conçue spécifiquement pour la thermodynamique du gaz qui la traverse.
Le choix du gaz combustible dicte le temps de préchauffage, l’équipement spécifique requis et l’efficacité globale de l’opération. L"acétylène offre la température de flamme la plus élevée, ce qui le rend exceptionnel pour un préchauffage rapide sur des plaques fines à moyennes. Cependant, son dégagement de chaleur total (BTU) plus faible le rend moins efficace pour pénétrer dans les dissipateurs thermiques massifs des plaques extrêmement épaisses.
Les carburants alternatifs comme le propane et le gaz naturel offrent un dégagement de chaleur total plus élevé, fournissant l"énergie thermique soutenue nécessaire pour maintenir les plaques épaisses à la température d"inflammation. Pour des épaisseurs extrêmes allant de 150 mm à plus de 300 mm, des alternatives aux carburants liquides à base d"hydrocarbures, tels que les systèmes essence/oxy-carburant, sont souvent déployées. La vaporisation du combustible liquide offre une densité d"énergie localisée supérieure à celle des combustibles gazeux standards, entraînant une chaleur intense profondément dans la saignée et empêchant la coupe de s"éteindre.
Les opérateurs doivent tenir compte de l’augmentation exponentielle de la consommation d’oxygène à mesure que l’épaisseur des plaques et la taille de l’alésage augmentent. Découper une plaque de 100 mm n’utilise pas simplement deux fois plus d’oxygène qu’une plaque de 50 mm ; le volume requis évolue considérablement pour maintenir la cohérence du jet et la vitesse d"évacuation des scories nécessaires sur la distance verticale la plus longue.
Comprendre ces taux de consommation est essentiel pour calculer les dépenses opérationnelles d"un projet. Bien que l"utilisation d"une pointe plus grande consomme plus de gaz par minute, elle termine souvent la coupe beaucoup plus rapidement et plus proprement qu"une pointe sous-dimensionnée qui se débat dans le matériau. Les économies de travail et de temps réalisées grâce à l"utilisation d"une buse de taille correcte et plus grande compensent presque toujours l"augmentation des coûts de gaz consommables, tout en réduisant simultanément le besoin de meulage après coupe.
Il existe une relation directe et inverse entre la vitesse de déplacement et l"épaisseur de la plaque. À mesure que le matériau s"épaissit, l"opérateur doit ralentir pour laisser au jet d"oxygène suffisamment de temps pour oxyder l"acier et dégager la saignée profonde. Une vitesse de déplacement trop élevée sur des plaques épaisses fait glisser le flux coupé vers l"arrière, ne parvenant finalement pas à pénétrer le bord inférieur.
Pour optimiser la vitesse sans sacrifier la qualité sur les matériaux plus épais, les opérateurs peuvent utiliser des pointes divergentes à grande vitesse. Ces consommables spécialisés comportent un cône interne qui dilate le jet d"oxygène, l"accélérant à des vitesses supersoniques. Cette conception dynamique des fluides avancée améliore à la fois la qualité de coupe et la vitesse de déplacement maximale sur les tôles lourdes par rapport aux conceptions à alésage cylindrique standard.
Les opérations à grand volume et à haute pression sur des plaques épaisses augmentent considérablement la gravité et la fréquence des retours de flamme. Lors du perçage d"une tôle épaisse ou de la rencontre d"inclusions internes, les scories fondues peuvent facilement retomber dans les orifices de la pointe. Dans les scénarios de débit élevé, cette perturbation peut forcer le mélange de gaz à s"enflammer à l"intérieur de l"équipement.
Pour atténuer ce risque, des pare-flammes à haut débit et des clapets anti-retour robustes sont obligatoires. Les parafoudres standard limitent souvent le débit de gaz, provoquant ainsi les problèmes de famine que les opérateurs tentent d"éviter. Par conséquent, l"équipement de sécurité doit être explicitement évalué pour les volumes de débit élevés exigés par les opérations de tôles lourdes, garantissant ainsi la protection sans compromettre les performances.
Les opérations manuelles sur des tôles épaisses imposent un lourd tribut physique à l"opérateur. La chaleur radiante intense, combinée aux vitesses de déplacement extrêmement lentes requises pour l"acier épais, rend difficile le maintien d"une main stable et d"une distance de sécurité constante sur de longues coupes. La fatigue se traduit directement par une mauvaise qualité de coupe, des rayures et une perte de pénétration.
Lors du traitement de plaques d"une épaisseur supérieure à 75 mm sur de longues distances, la transition des outils manuels vers des solutions mécanisées devient très avantageuse. L’utilisation d’un tracteur mécanisé en ligne droite ou d’une configuration oxy-carburant CNC supprime l’élément humain de la fatigue. Ces systèmes maintiennent une vitesse de déplacement et une distance de sécurité parfaitement constantes, garantissant une coupe fluide et de haute qualité tout en gardant l"opérateur à l"écart de la zone thermique intense.
Un coupage de gaz réussi est un exercice de dynamique des fluides et de thermodynamique appliquée. L'équipement doit fournir le volume de gaz nécessaire et les consommables doivent façonner ce volume pour qu'il corresponde parfaitement aux dimensions physiques de la plaque d'acier. Ignorer ces réalités physiques conduit à une mauvaise qualité, à un gaspillage de ressources et à des conditions de travail dangereuses.
Pour garantir des résultats optimaux, suivez ces étapes suivantes :
Vérifiez l"épaisseur maximale de la plaque que vous avez l"intention de traiter, en tenant compte de l"épaisseur effective accrue de tous les angles de biseau.
Sélectionnez le gaz combustible le plus thermodynamiquement approprié pour cette épaisseur spécifique.
Choisissez le type et la taille de pointe correspondants en fonction des tableaux techniques du fabricant.
Vérifiez que l"équipement que vous avez choisi possède la capacité de débit interne nécessaire pour supporter les volumes de gaz requis sans famine.
Effectuez des tests de coupe sur des chutes de matériaux de même épaisseur pour régler l"intensité du préchauffage et les vitesses de déplacement avant de vous engager dans la pièce finale.
R : Vous devez vous référer au tableau de conseils spécifique du fabricant de l"équipement. Faites correspondre l"épaisseur exacte de la plaque d"acier au tableau pour vous assurer de sélectionner le bon diamètre de trou d"oxygène. Cela garantit le volume de débit de gaz et la vitesse de jet appropriés requis pour sectionner proprement le matériau et évacuer les scories.
R : Non. L’équipement standard n’a pas le diamètre de tube interne requis pour faire circuler le volume massif d’oxygène nécessaire aux plaques de 100 mm. Tenter cela entraîne un manque de débit, des chutes de pression et une défaillance de la coupure. Un équipement robuste avec des passages de gaz internes plus grands est obligatoire pour les plaques épaisses.
R : L’utilisation d’une pointe surdimensionnée gaspille des quantités importantes d’oxygène et de gaz combustible. Le préchauffage excessif provoque une fusion et un arrondi importants du bord supérieur, tandis que le jet d"oxygène surdimensionné crée une saignée beaucoup plus large que nécessaire, réduisant ainsi la précision globale et augmentant le temps de nettoyage secondaire.
R : Le propane et le gaz naturel ont des vitesses de combustion beaucoup plus lentes que l’acétylène. La conception en deux parties comporte une cannelure intérieure encastrée qui crée une coupelle de protection. Cela ancre la flamme à combustion plus lente, empêchant le flux d"oxygène de coupe à grande vitesse de souffler la flamme de préchauffage pendant le fonctionnement.
R : Non. Une pression excessive force trop de gaz à travers l’orifice, créant de graves turbulences du jet. Cette turbulence détruit la forme cohérente du flux d"oxygène, réduisant la qualité de la coupe, élargissant la saignée de manière imprévisible et entravant la capacité du jet à évacuer les scories du fond de la coupe.
R : Les mélangeurs à pression égale nécessitent que l’oxygène et le gaz combustible entrent à des pressions positives similaires. Les mélangeurs à injecteur utilisent le flux d"oxygène à grande vitesse pour créer un effet venturi, attirant du gaz combustible à basse pression dans le mélange. Les injecteurs sont plus sûrs et plus stables lors de l’utilisation de sources de carburant à basse pression comme le gaz naturel.
R : Les coupes en angle augmentent la distance réelle que le jet d"oxygène doit parcourir à travers le métal. Un biseau à 45 degrés sur une plaque de 50 mm donne une épaisseur effective supérieure à 70 mm. Les opérateurs doivent dimensionner leur équipement et ajuster les débits en fonction de ce trajet diagonal plus long, et non de l"épaisseur verticale de la plaque.
