Une découpe thermique sous-optimale entraîne des coûts cachés qui érodent rapidement l"efficacité opérationnelle de l"atelier. Un meulage post-coupe excessif, des taux de reprise élevés et un gaspillage de gaz consommables représentent d"importantes pertes de matériaux et de main d"œuvre. Les responsables de fabrication et les ingénieurs en soudage équilibrent constamment le débit avec précision, sachant que des paramètres mal calibrés entraînent inévitablement de graves distorsions thermiques, un excès de scories et une intégrité métallurgique compromise. Lorsque les opérateurs devinent les vitesses de déplacement ou utilisent des angles incorrects, les coupes qui en résultent nécessitent une intervention mécanique lourde avant que l"ajustement et le soudage puissent avoir lieu. L"établissement d"un cadre technique strict pour évaluer la manière dont la vitesse de coupe, l"angle de la torche et la sélection des équipements déterminent les résultats fournit une base de référence fiable pour normaliser les paramètres d"atelier. En traitant le processus de coupage thermique comme une relation mathématique précise entre la dynamique des gaz et la vitesse de déplacement, les ateliers de fabrication peuvent éliminer les goulots d"étranglement en aval, réduire les déchets de consommables et garantir une qualité constante des pièces à tous les niveaux.
La vitesse dicte la qualité du trait de scie : un écart par rapport aux vitesses de déplacement optimales entraîne directement un retard des lignes de traînée, une fonte du bord supérieur et une adhérence tenace des scories.
L"angle contrôle la répartition de la chaleur : alors que 90 degrés est la norme pour les coupes droites, des angles d"attaque ou de fuite spécifiques (par exemple, 30 à 40 degrés) sont nécessaires pour gérer le préchauffage et la pénétration sur différentes épaisseurs.

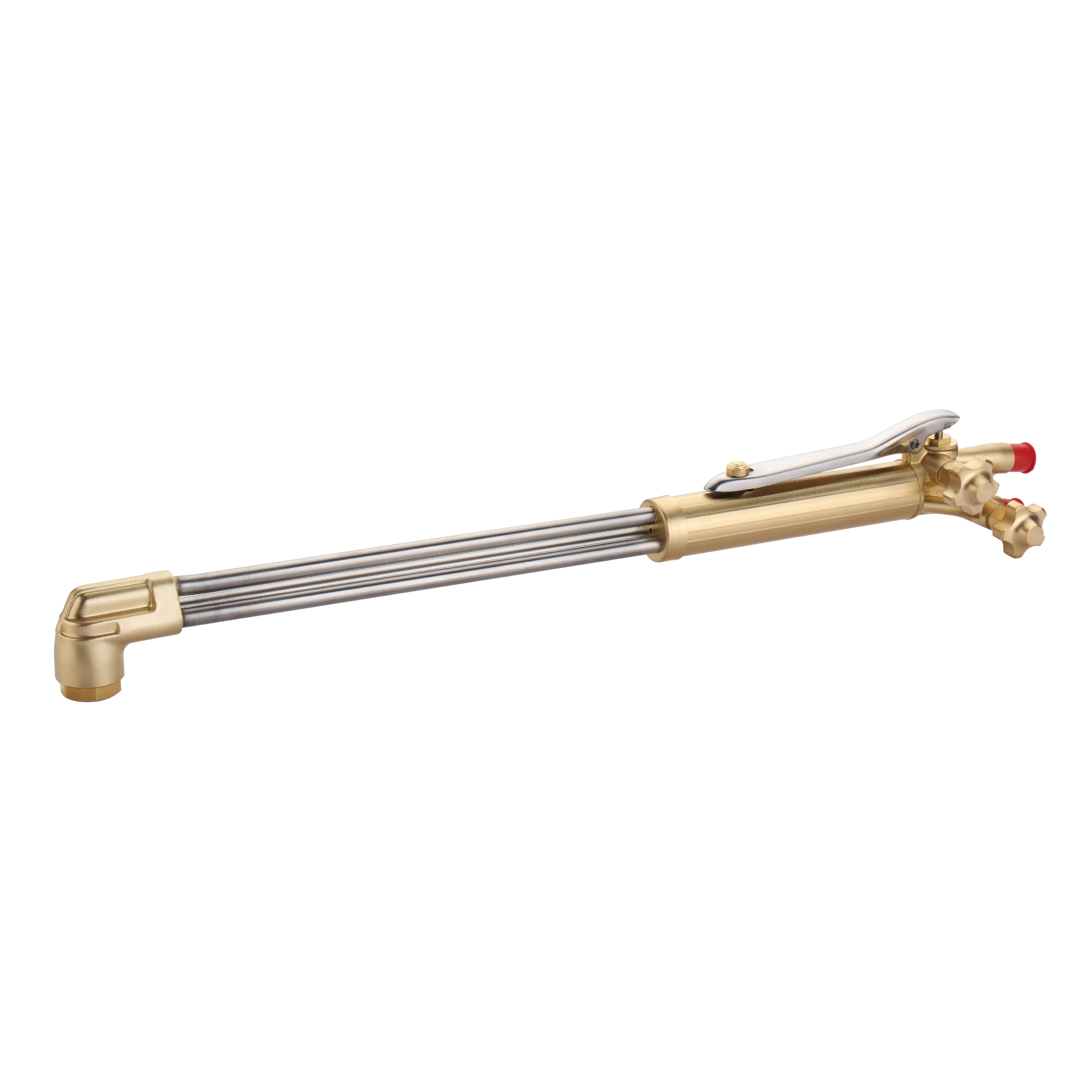

Trop de vitesse : les opérations manuelles précipitées compromettent la précision ; Il est essentiel de maintenir une prise constante et un rythme contrôlé sur un chalumeau coupant manuel pour éviter les gougeages et les coupes irrégulières.
Le matériel amplifie la technique : une vitesse et un angle parfaits ne peuvent pas compenser un chalumeau de coupe manuel instable ou une buse de coupe dégradée et dépareillée.
Limitations inhérentes au processus : Le coupage au gaz n"est pas universellement applicable ; les petites pièces ou les coupes étroitement imbriquées subiront une distorsion thermique quelle que soit l"optimisation des paramètres.
Une coupe optimale présente des caractéristiques visuelles spécifiques et mesurables qui indiquent que la réaction exothermique était parfaitement équilibrée. Le bord supérieur doit rester carré sans signes de fonte, d'arrondi ou de retournement. La face coupée doit être lisse, affichant des lignes de traînée droites et presque verticales qui indiquent que le jet d'oxygène a dégagé efficacement l'acier en fusion. L’accumulation de scories au bord inférieur doit être minime et facilement éliminable avec un léger grattage ou un simple coup de marteau burineur. L'atteinte de ces lignes de base dimensionnelles nécessite une synchronisation précise de la vitesse de déplacement, de l'intensité de la flamme de préchauffage et de la pression d'oxygène pendant les opérations de coupage de gaz . Lorsque les opérateurs inspectent une plaque fraîchement découpée, ils doivent rechercher une largeur de saignée uniforme de haut en bas. Tout écart, tel qu'une saignée en cloche ou un gougeage important, indique directement une défaillance d'un paramètre qui doit être corrigée avant la coupe suivante.
Pour établir une base de référence pour l"inspection visuelle en atelier, le personnel de contrôle qualité doit évaluer les éléments suivants sur chaque première pièce :
Netteté du bord supérieur et absence de perles fondues.
Angle de la ligne de traînée, qui ne doit pas dépasser de 10 à 15 degrés par rapport à la verticale sur une plaque standard.
Coupez la douceur du visage, en vérifiant les stries profondes ou les délavages.
Caractéristiques des scories du bord inférieur, indiquant si les scories sont poreuses et cassantes ou fortement fondues au métal de base.
L"exposition thermique modifie fondamentalement la microstructure de l"acier traité. La zone affectée par la chaleur (ZAT) se dilate rapidement lorsque le matériau absorbe une chaleur excessive provenant d"une vitesse de déplacement lente ou d"une flamme de préchauffage trop agressive. Une exposition thermique prolongée dégrade les propriétés du matériau, provoquant potentiellement un durcissement localisé, une fragilité ou une croissance des grains qui affaiblit la zone de joint. La gestion de la vitesse de déplacement minimise le temps que le métal passe à des températures élevées au-dessus de son point de transformation critique. Ce contrôle strict limite la largeur de la ZAT et préserve l"intégrité mécanique du métal de base, ce qui est particulièrement critique lors de la coupe d"aciers à haute teneur en carbone ou faiblement alliés sujets à la fissuration. Les ingénieurs soudeurs doivent tenir compte de cette ZAT lors de la phase de soudage ultérieure, nécessitant souvent le retrait du bord durci par meulage si les paramètres de coupage thermique étaient mal gérés.
Les tolérances de qualité dépendent fortement de l"interaction entre le type de gaz combustible, l"épaisseur de l"acier et la géométrie de coupe. L"acétylène brûle plus chaud et plus rapidement que le propane, modifiant le rythme de déplacement et le temps de préchauffage requis. Un acier plus épais nécessite des débits d’oxygène plus élevés, des orifices plus grands et des vitesses plus lentes pour assurer une pénétration complète du jet d’oxygène. Les coupes en biseau introduisent une dynamique thermique complexe par rapport aux coupes droites, car le jet incliné doit traverser une section d"acier plus longue. Ces variables dictent les tolérances de base pour toute opération spécifique. Un tableau de paramètres qui fonctionne parfaitement pour une plaque de 1 pouce utilisant de l"acétylène échouera complètement s"il est appliqué à une plaque de 2 pouces utilisant du gaz naturel. Les opérateurs doivent ajuster leurs paramètres en fonction de la physique spécifique de la combinaison matériau-gaz devant eux.
Les opérateurs tentent souvent de maximiser la vitesse de déplacement pour réduire la consommation de main-d"œuvre et de gaz, poussant ainsi l"équipement dans ses limites absolues. Cependant, pousser les vitesses au-delà des limites optimales dégrade considérablement la qualité de coupe et introduit d’énormes coûts cachés. Les coûts secondaires des reprises mécaniques, tels que le meulage, le fraisage ou l"usinage des bords rugueux pour obtenir un ajustement correct, annulent rapidement les économies réalisées grâce à des temps de déplacement plus rapides. Évaluer le rapport coût/qualité signifie donner la priorité à une coupe nette et carrée qui élimine le traitement en aval par rapport à la vitesse de coupe brute. Une pièce dont la découpe est 10 % plus longue mais qui ne nécessite aucune rectification post-découpe est infiniment plus rentable qu"une pièce découpée à vitesse maximale qui nécessite vingt minutes de travail manuel avec une meuleuse d"angle.
La vitesse de déplacement régit directement la vitesse de réaction d’oxydation dans la saignée. Un mouvement trop rapide perturbe la capacité du flux d"oxygène à éliminer la matière fondue et à entretenir la réaction exothermique au fond de la plaque. Les preuves visuelles de la précipitation incluent des lignes de traînée très traînantes, une pénétration incomplète où la coupe ne parvient pas à couper le bord inférieur et une pluie chaotique d"étincelles revenant vers l"opérateur. L"opérateur peut perdre complètement la coupe, ce qui entraînera de graves entailles sur le bord inférieur qui ruineront la pièce. À l’inverse, un mouvement trop lent sature trop le trait de scie avec la chaleur des flammes de préchauffage. Cela provoque une fusion excessive du bord supérieur, arrondit les coins et élargit inutilement la saignée. Une vitesse insuffisante produit également des scories lourdes et fondues au bord inférieur qui nécessitent un broyeur pour être éliminées et gaspillent de l"oxygène de coupe coûteux.
Statut de vitesse de déplacement | Symptômes visuels sur le visage coupé | État du bord inférieur | Impact sur le processus |
|---|---|---|---|
Trop vite | Lignes de traînée très en retard, rainures profondes | Pénétration incomplète, sections non coupées | Perte de coupe, retouches importantes, pièces mises au rebut |
Optimal | Lignes de traînée droites et presque verticales | Scories cassantes minimes et facilement éliminables | Trait de scie propre, prêt pour un montage immédiat |
Trop lent | Bord supérieur fondu, trait de scie large et irrégulier | Laitier lourd fondu soudé au métal de base | Gaz gaspillé, ZAT élargie, broyage intensif nécessaire |
L’ensemble du processus d’oxydation dépend fortement de la pureté de l’oxygène de coupe. La pureté doit rester égale ou supérieure au seuil de 99,5 % pour des performances optimales et une séparation propre. Les contaminants présents dans l"approvisionnement en oxygène, même en quantités infimes, entravent la réaction exothermique nécessaire pour brûler l"acier. Une simple baisse de pureté de 0,5 % réduit considérablement la vitesse de coupe maximale réalisable, souvent jusqu"à 10 à 15 %. Cette légère dégradation augmente également l"adhérence des scories et provoque une face de coupe plus rugueuse, obligeant les opérateurs à ralentir davantage et à consacrer plus d"efforts au nettoyage après la coupe. Les systèmes d’oxygène en vrac et les collecteurs de bouteilles doivent être strictement entretenus pour empêcher l’humidité ou la contamination atmosphérique de dégrader l’alimentation en gaz.
Pour maintenir une pureté optimale de l"oxygène et une dynamique de flux, les installations doivent mettre en œuvre les contrôles suivants :
Testez régulièrement les fuites de tous les raccords et tuyaux du collecteur pour éviter toute aspiration atmosphérique.
Assurez-vous que les régulateurs sont correctement dimensionnés pour les débits requis, évitant ainsi les chutes de pression lors de coupures prolongées.
Purgez complètement les conduites avant de commencer un quart de travail pour éliminer toute humidité déposée ou mélange de gaz.
Surveillez la télémétrie du réservoir de vrac pour éviter de puiser tout en bas de l"approvisionnement en liquide, là où les impuretés peuvent se concentrer.
L'angle de la torche détermine exactement la façon dont les flammes de préchauffage et le jet d'oxygène à grande vitesse pénètrent dans le matériau. Un angle perpendiculaire de 90 degrés reste l’exigence de base absolue pour les coupes droites standard de tôles épaisses. Cette orientation verticale garantit que le jet d'oxygène dégage efficacement la saignée et pousse les scories fondues vers le bas. Cependant, des applications spécifiques nécessitent un angle directionnel intentionnel. L'orientation du chalumeau vers l'avant dans la coupe selon un angle d'attaque de 30 à 40 degrés permet de préchauffer la saignée sur les sections plus épaisses, permettant ainsi à la réaction de s'initier plus rapidement. Les angles de fuite, où la pointe pointe vers la coupe terminée, sont généralement réservés aux routines de perçage spécifiques ou aux applications de gougeage où le déplacement du matériau est prioritaire sur une coupe nette et carrée.
Lors de la configuration d"une coupe droite standard sur de l"acier doux, les opérateurs doivent suivre ces règles de positionnement :
Équerrez la pointe exactement à 90 degrés par rapport à la surface de la plaque à l"aide d"une équerre de machiniste pour les configurations mécanisées.
Ajustez la distance de sécurité de sorte que les cônes de préchauffage intérieurs se trouvent juste au-dessus de la surface de la plaque, généralement entre 1/8 et 3/16 de pouce.
Maintenez cet angle exact et cette distance de sécurité sur toute la longueur de la coupe pour éviter toute divergence de saignée.
Les coupes en biseau compliquent considérablement la dynamique thermique du processus de coupe. L"augmentation de l"angle de la torche pour créer un biseau de 45 degrés augmente physiquement l"épaisseur effective du matériau que le flux d"oxygène doit pénétrer. Une plaque de 1 pouce coupée à un angle de 45 degrés présente une section transversale de 1,41 pouce au jet d"oxygène. Cette réalité physique nécessite des vitesses de déplacement nettement plus lentes et des pressions d’oxygène plus élevées. Un préchauffage auxiliaire devient absolument nécessaire pour les chanfreins prononcés ou les tôles fortes. L"utilisation d"un chalumeau oxy-combustible à préchauffage supplémentaire directement devant la tête de coupe principale améliore considérablement la vitesse de coupe en augmentant la température du métal de base avant que l"oxygène de coupe ne l"atteigne. Cette technique à double torche permet d"améliorer la vitesse jusqu"à 100 % aux angles abrupts de 70 degrés, et jusqu"à 50 % à d"autres angles aigus, empêchant ainsi la coupe d"échouer à mi-chemin de la plaque.
La découpe manuelle introduit des incohérences humaines inhérentes qui dégradent la qualité de la découpe. La fatigue de la poignée, les micro-bégaiements et la respiration inégale perturbent le mouvement fluide nécessaire à une coupe nette et continue. Les brûleurs de chenilles mécanisés, les chanfreineuses de tuyaux ou les machines à profilés CNC éliminent entièrement ces variables, offrant des vitesses de déplacement contrôlées et constantes et des distances de sécurité rigides. L"atténuation des incohérences dans les opérations manuelles nécessite une technique physique stricte. Les opérateurs doivent maintenir une prise ferme, verrouiller leurs coudes et utiliser la position de tout le corps pour gérer leur rythme plutôt que de simplement bouger leurs poignets. La mise en œuvre de guides physiques, de bords droits ou l"utilisation de roues à espacement permet d"imiter la cohérence mécanisée, de stabiliser la hauteur de la torche et d"empêcher la pointe de plonger dans la flaque de fusion.
La sélection du matériel a un impact direct sur la dynamique des fluides des flux de gaz. La conception de la buse de coupe doit parfaitement correspondre au gaz combustible spécifique utilisé dans l'atelier. L'acétylène, le propane, le gaz naturel et le propylène possèdent des températures de flamme, des profils de distribution de chaleur et des rapports oxygène/carburant très différents. L’utilisation d’une buse de propane en deux parties avec de l’acétylène perturbe la chimie de la flamme, provoquant des retours de flamme et de mauvais temps de préchauffage. De plus, les opérateurs doivent strictement corréler la taille de l’orifice de la buse avec l’épaisseur de la plaque d’acier. Une buse surdimensionnée gaspille d’énormes quantités de gaz, fait fondre les bords supérieurs et crée une saignée large et bâclée. Une buse sous-dimensionnée ne dispose pas du volume d'oxygène et de l'énergie cinétique nécessaires pour éliminer les scories fondues du fond de la saignée, ce qui entraîne des coupes incomplètes et de fortes scories.
Type de gaz combustible | Exigence de conception de buse | Caractéristiques de préchauffage |
|---|---|---|
Acétylène | Orifices percés d"une seule pièce, à face plate | Chaleur intense et concentrée, perçage rapide |
Propane / GPL | Insert cannelé en deux parties, pointe encastrée | Large diffusion de chaleur, excellent pour le biseautage |
Gaz naturel | Flûtes de préchauffage lourdes en deux parties, à empreinte profonde | Temps de démarrage plus lents, visage coupé très net |
L’état de l’équipement dicte les performances de base. L"accumulation d"éclaboussures, l"encrassement du carbone ou les cannelures de buse endommagées déforment instantanément le jet d"oxygène à grande vitesse. Un jet déformé crée une saignée irrégulière, des lignes de traînée inégales et pousse les scories vers un côté de la coupe. Une fois que la buse est physiquement compromise par un choc de pointe ou par de fortes éclaboussures, les ajustements de vitesse et d"angle deviennent complètement inutiles. Une inspection et un nettoyage réguliers des orifices des buses à l"aide de nettoyants pour buses appropriés sont obligatoires pour maintenir la qualité de coupe et éviter un flux de gaz turbulent. Si un nettoyeur de pointe ne glisse pas facilement à travers l"orifice de coupe central, la buse doit être jetée et remplacée immédiatement.
L"oxycoupage présente des limites physiques distinctes en ce qui concerne l"apport de chaleur total. Les petites surfaces souffrent d"une saturation thermique rapide car la chaleur des flammes de préchauffage n"a nulle part où se dissiper. La découpe de petites pièces, de bandes étroites ou de profils étroitement imbriqués entraîne une mauvaise qualité, souvent qualifiée dans l"atelier de coupes inutiles. Le matériau n"a pas la masse thermique nécessaire pour absorber et distribuer la chaleur intense, ce qui provoque une déformation importante, une courbure et une fonte des bords, quels que soient les réglages parfaits de la torche. Lorsque les risques de distorsion thermique dépassent les capacités du processus, des technologies alternatives telles que la découpe au plasma haute définition ou au laser à fibre deviennent nécessaires pour maintenir la précision dimensionnelle sur les petits composants.
Pour atténuer la distorsion lors de la découpe de profils plus petits avec de l"oxy-combustible, les programmeurs et les opérateurs peuvent utiliser des techniques spécifiques :
Mettez en place des nappes phréatiques ou des pulvérisations d"eau pour tremper rapidement la plaque derrière la coupe.
Utilisez des techniques de coupe par sauts ou de coupe en chaîne pour répartir la chaleur uniformément sur toute la plaque.
Laissez de petites languettes sur les pièces imbriquées pour les maintenir ancrées au squelette principal jusqu"à ce que le refroidissement soit terminé.
Réduisez l’intensité de la flamme de préchauffage au minimum absolu requis pour maintenir la coupe.
Une qualité constante sur plusieurs équipes nécessite des procédures standardisées et documentées. Les installations doivent mettre en œuvre des audits stricts des paramètres pour documenter et appliquer des graphiques de vitesse, de pression et d’angle. Ces tableaux doivent être affichés bien en évidence et classés par épaisseur du matériau, type de coupe et type de combustible. L’évaluation du retour sur investissement implique de comparer la formation des opérateurs aux mises à niveau des équipements. Le perfectionnement des opérateurs manuels en termes de rythme régulier et de configuration appropriée améliore la qualité de base. Cependant, investir dans des chariots de coupe semi-automatisés ou des brûleurs à chenilles élimine entièrement les variables humaines en matière de vitesse et d"angle, garantissant une précision reproductible et réduisant considérablement les heures consacrées au meulage post-coupe.
La qualité de la coupe au gaz repose sur une relation mathématique stricte entre la vitesse de déplacement, l"angle de la torche et la dynamique de l"oxygène. L’incapacité à contrôler ne serait-ce qu’une de ces variables entraîne inévitablement des reprises mécaniques coûteuses, des pièces mises au rebut et un gaspillage de consommables. Les équipes d"approvisionnement et d"ingénierie doivent donner la priorité aux chariots de coupe mécanisés et aux buses de haute qualité spécifiques aux gaz avant de tenter de dépanner la technique de l"opérateur. Pour améliorer immédiatement la qualité de coupe et réduire les reprises en atelier, mettez en œuvre les actions suivantes :
Effectuez un audit de base des pressions de gaz actuelles, des niveaux de pureté de l"oxygène et des conditions du régulateur dans toutes les stations de découpe.
Standardisez la sélection des buses en supprimant toutes les pointes dépareillées ou endommagées de l"atelier et en distribuant de nouveaux consommables spécifiques au gaz.
Mettre en œuvre une étude temporelle sur le meulage post-découpe pour identifier les épaisseurs spécifiques ou les opérateurs qui génèrent le plus de retouches.
Déployez des brûleurs mécanisés pour toutes les coupes en ligne droite de plus de 24 pouces afin d"éliminer les variations manuelles de vitesse.
R : Un mouvement trop rapide rétrécit le trait de scie et provoque une pénétration incomplète. Un déplacement trop lent élargit la saignée et provoque une fusion excessive du bord supérieur.
R : Utilisez 90 degrés pour les coupes droites standard. Un léger angle vers l"avant de 5 à 10 degrés aide les matériaux plus fins en poussant les scories vers l"avant. Un angle d"inclinaison de 30 à 40 degrés aide à préchauffer les sections plus épaisses.
R : Les scories lourdes et fondues sont généralement causées par un déplacement trop lent, l"utilisation d"une buse de coupe surdimensionnée ou l"application d"une pression de coupe à l"oxygène insuffisante.
R : Une pureté inférieure à 99,5 % réduit considérablement le taux de réaction d’oxydation. Cela oblige l"opérateur à ralentir et entraîne des coupes grossières et très sales.
R : Non. Une buse endommagée déforme le flux d’oxygène de coupe. L’orientation de la torche ne fera qu’exacerber le trait de scie irrégulier et la dynamique chaotique du flux de gaz.
R : Les petites pièces n’ont pas la masse nécessaire pour dissiper l’apport thermique élevé du processus d’oxycombustion. Cela conduit à une saturation thermique et à une distorsion inévitable, en particulier lorsque les coupes sont étroitement imbriquées.
