Une mauvaise qualité des bords dans les opérations de traitement thermique entraîne des coûts opérationnels cachés qui érodent rapidement les marges bénéficiaires. Lorsque les opérateurs produisent des coupes avec des scories importantes, des gougeages importants ou des bords supérieurs arrondis, ils obligent les départements en aval à effectuer des opérations secondaires obligatoires. Le meulage, le fraisage et les retouches approfondies deviennent des étapes nécessaires avant même que le soudage ou l"assemblage final puisse commencer. Ces actions correctives consomment de précieuses heures de travail et épuisent rapidement les consommables abrasifs.
Une qualité de bord incohérente est rarement une défaillance à une seule variable. Cela provient généralement d’un désalignement évident entre l’état de l’équipement, le réglage des paramètres et l’exécution de l’opérateur. Une machine parfaitement calibrée produira toujours des bords irréguliers si les consommables sont usés ou si les pressions de gaz sont incorrectes. Les opérateurs doivent comprendre comment ces variables interagissent pour maintenir un flux d’oxygène stable et à grande vitesse.
Nous avons besoin d'un cadre systématique pour diagnostiquer les défauts de bord et optimiser le processus de coupage au gaz . En se concentrant sur une évaluation rigoureuse des équipements, une gestion stricte des consommables et un contrôle précis des paramètres, les opérateurs peuvent systématiquement obtenir des résultats proches de la forme nette. Cette approche élimine les retouches inutiles et rationalise l’ensemble du flux de fabrication.
Précision des consommables : L"état et le dimensionnement exact de la buse de coupe dictent l"aérodynamique du flux d"oxygène ; des buses mal adaptées ou usées sont la principale cause d"irrégularités de trait de scie.
Synergie des paramètres : L"obtention d"un bord sans scories nécessite un équilibre strict entre l"intensité de la flamme de préchauffage, la pression de l"oxygène de coupe et la vitesse de déplacement par rapport à l"épaisseur de la plaque.
La pureté du gaz est importante : même une baisse de 1 % de la pureté de l"oxygène peut diminuer la vitesse de coupe jusqu"à 25 % et augmenter considérablement l"adhérence des scories, ce qui a un impact sur l"équerrage global des bords.
La standardisation plutôt que l"intuition : le passage des suppositions de l"opérateur à des tableaux de coupe documentés et spécifiques aux matériaux réduit les risques de mise en œuvre et garantit une qualité reproductible tout au long des cycles de production.
Les normes de l’industrie définissent une coupe de haute qualité grâce à des mesures visuelles et dimensionnelles spécifiques. Une coupe supérieure présente un bord supérieur parfaitement carré avec un minimum de fusion ou d"arrondi. La face coupée elle-même doit rester lisse, affichant des lignes de traînée presque verticales qui indiquent une vitesse de déplacement et une pression de gaz optimales. De plus, le bord inférieur doit être tranchant et entièrement exempt de scories tenaces ou d’accumulation de scories. Le respect de ces critères garantit que la pièce est immédiatement prête pour les étapes de fabrication ultérieures sans intervention manuelle.
Les opérateurs sur le terrain recherchent des indicateurs spécifiques directement sur la table. Si une pièce nécessite un marteau burineur pour éliminer les scories du fond, les paramètres de coupe échouent. Une coupe appropriée permet aux scories de tomber naturellement ou de s"enlever avec une main gantée. La largeur de la saignée doit rester uniforme de la surface supérieure vers le bas, indiquant que le flux d"oxygène a conservé sa forme cylindrique sur toute l"épaisseur de la plaque.
La nature thermique du processus crée intrinsèquement une zone affectée par la chaleur (ZAT) le long du bord coupé. Des flammes de préchauffage excessives ou des vitesses de déplacement inutilement lentes pompent l"excédent de chaleur dans le matériau de base. Cet apport thermique excédentaire élargit considérablement la ZAT. Une ZAT plus large peut modifier la microstructure localisée de l"acier, créant des bords durcis qui compliquent les opérations de soudage, de perçage ou d"usinage en aval. Le contrôle de l’apport de chaleur est obligatoire pour maintenir l’intégrité structurelle du métal de base.
Lors de la coupe d"aciers à haute teneur en carbone ou alliés, la vitesse de refroidissement après la coupe dicte la dureté du bord. Si les opérateurs font fonctionner la torche trop lentement, ils saturent la plaque de chaleur. Le refroidissement rapide ultérieur de la plaque froide environnante agit comme une trempe, durcissant le bord. Cela oblige les machinistes en aval à ralentir leurs vitesses d"avance ou à risquer de briser les outils en carbure. Des vitesses de déplacement appropriées minimisent cette saturation thermique.
La qualité Edge fonctionne comme une mesure financière directe dans l’atelier. Considérez les économies théoriques réalisées en éliminant complètement le meulage après coupe. Lorsque les opérateurs produisent des bords nets et carrés directement à partir de la table, ils évitent des heures de travail manuel et économisent sur les disques abrasifs. Le positionnement de la découpe thermique optimisée comme principal facteur d’amélioration des marges change la façon dont les opérateurs abordent leurs routines de configuration quotidiennes.
Chaque minute passée à remettre à l’équerre un bord biseauté est une minute perdue dans la baie de soudage. Les ateliers de fabrication sous-estiment souvent la charge de travail liée aux retouches. En suivant les heures consacrées au nettoyage secondaire, la direction peut facilement justifier le temps passé à former les opérateurs sur la configuration appropriée de la torche et le contrôle des paramètres. La qualité à la tête du flambeau est égale à la rentabilité au quai d"expédition.
La sélection des équipements constitue la base de la qualité de pointe. Les torches manuelles offrent une flexibilité pour les réparations sur le terrain, tandis que les torches machines droites offrent la stabilité rigide requise pour les configurations automatisées. Les torches mécanisées robustes répondent aux demandes de production continues et aux plaques plus épaisses. Les opérateurs doivent évaluer les mécanismes de mélange de gaz au sein de ces outils. Les conceptions à mélange à pointe mélangent les gaz directement au niveau du consommable, offrant ainsi une résistance supérieure au retour de flamme. Les conceptions à mélange au chalumeau mélangent les gaz plus haut dans le canon, ce qui peut avoir un impact sur la stabilité de la flamme sous différentes charges de pression.

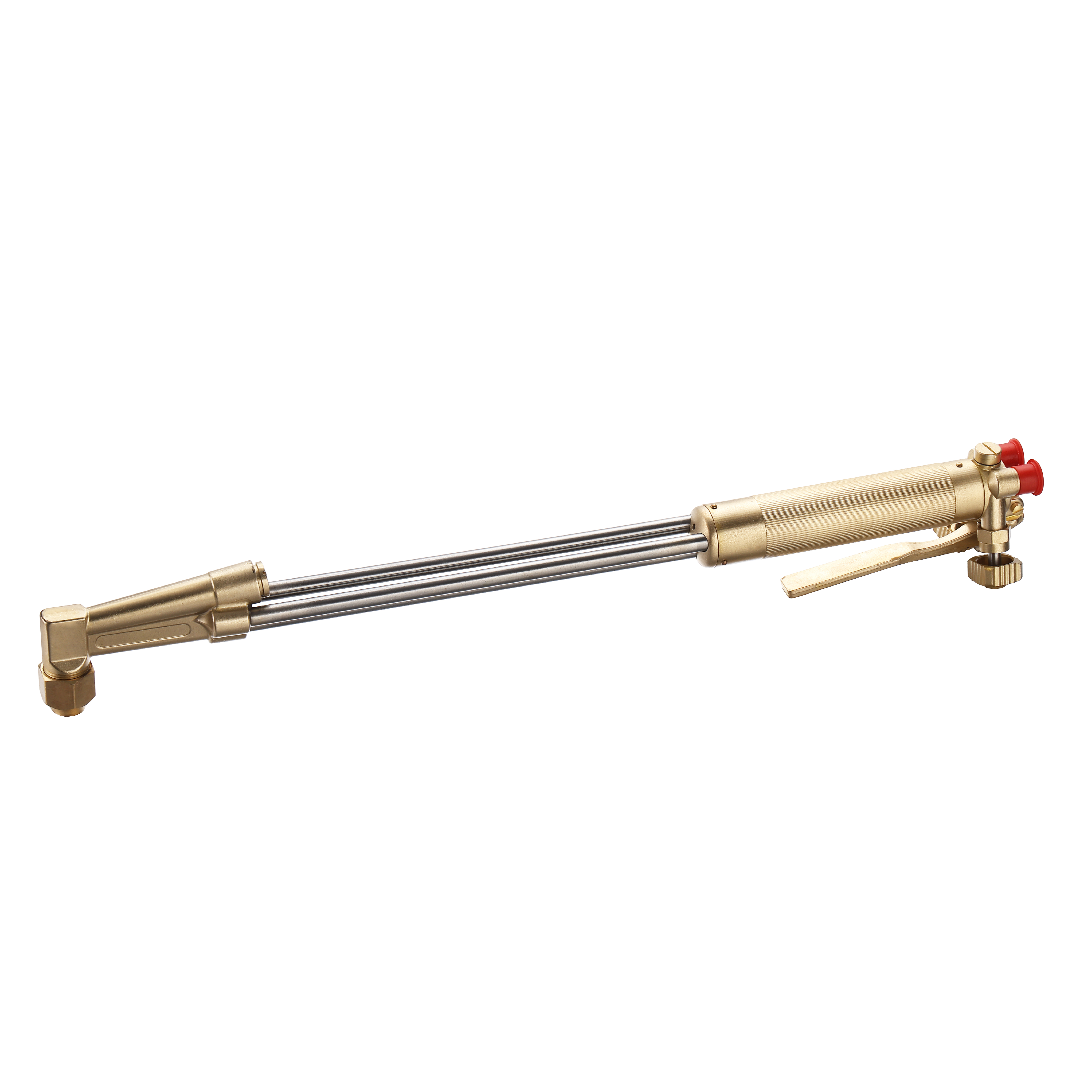

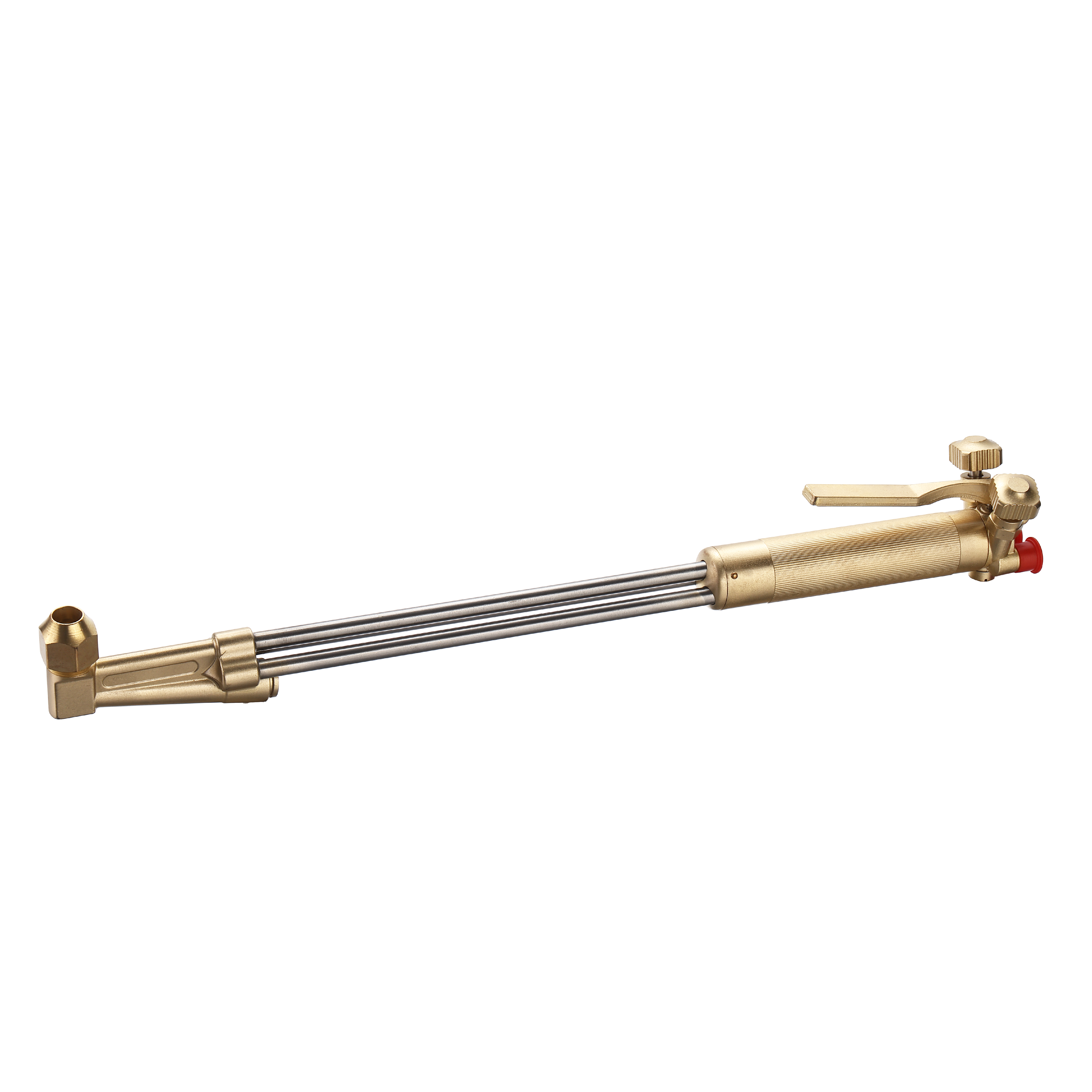

Le choix du approprié chalumeau de coupe garantit une alimentation fiable en gaz vers la pièce à usiner. Un chalumeau présentant des fuites internes ou des surfaces d'appui endommagées ne produira jamais une coupe nette, quelle que soit la compétence de l'opérateur. Les tests de pression réguliers du corps de la torche constituent une tâche de maintenance non négociable. Si les vannes semblent desserrées ou si le débit de gaz augmente, le chalumeau doit être reconstruit ou remplacé immédiatement.
L"ingénierie derrière le consommable influence directement la dynamique des fluides du flux d"oxygène. Les buses standard comportent un alésage droit, adapté aux travaux généraux sur des matériaux plus fins. Les buses divergentes utilisent cependant une géométrie interne en expansion. Cette conception permet à l’oxygène de coupe d’atteindre des vitesses supersoniques tout en maintenant un jet serré et cohérent. Les conceptions divergentes à grande vitesse sont essentielles pour obtenir des faces lisses sur des plaques plus épaisses.
La dynamique des fluides du jet d’oxygène supersonique sortant du consommable est très sensible à la géométrie interne. Si l"alésage interne est rayé ou endommagé, des ondes de choc se forment dans le flux de gaz. Ces ondes de choc entraînent une divergence prématurée des jets et de graves turbulences. Un jet turbulent crée une saignée plus large et plus rugueuse et augmente le risque de graves entailles sur la face.
La buse doit resserrer et accélérer le flux d’oxygène pour maintenir un jet parfaitement cylindrique. Cette forme cohésive est nécessaire pour couper une saignée étroite et parallèle sur toute l’épaisseur de l’acier. Toute obstruction, même microscopique, perturbe cet écoulement laminaire. Les opérateurs doivent traiter ces consommables comme des instruments de précision et non comme des outils contondants.
Faire correspondre la taille de l’orifice à l’épaisseur spécifique du matériau est une exigence stricte. Les opérateurs commettent souvent l’erreur d’installer une buse de coupe surdimensionnée dans une tentative malavisée de couper plus rapidement. Cette pratique dégrade en réalité l’équerrage des bords, crée une fusion excessive du bord supérieur et gaspille de l’oxygène coûteux. Un cadre décisionnel approprié s'appuie strictement sur les tableaux de coupe du fabricant, garantissant que le diamètre de l'orifice fournit le volume exact d'oxygène requis pour oxyder efficacement l'épaisseur spécifique de la plaque.
L’utilisation d’une pointe sous-dimensionnée est tout aussi problématique. Il prive la coupe d"oxygène, ce qui entraîne une pénétration incomplète et une épaisse traînée de scories. Les opérateurs doivent vérifier l"épaisseur de la plaque avec un pied à coulisse et sélectionner la taille de pointe correspondante dans le tableau. Les suppositions n’ont pas leur place dans un environnement de fabrication professionnelle.
L"orifice central d"oxygène de coupe doit rester parfaitement concentrique aux orifices de flamme de préchauffage environnants. Des désalignements structurels mineurs ou des défauts de fabrication du consommable provoquent des variations directionnelles de la qualité des bords. Si les flammes de préchauffage sont asymétriques, le bord de coupe paraîtra impeccable lorsqu"il se déplace dans une direction, mais présentera de graves rayures ou scories lorsque la trajectoire de coupe change d"angle.
La fabrication de précision du consommable garantit une répartition uniforme de la chaleur quel que soit le sens de déplacement. Lorsque les opérateurs installent une nouvelle pointe, ils doivent allumer la flamme de préchauffage et inspecter visuellement les longueurs du cône. Si un côté de l"anneau de préchauffage est visiblement plus long ou plus court que le reste, la pointe est défectueuse et provoquera un biseau directionnel.
L"établissement de critères stricts pour le remplacement des consommables évite une dégradation progressive de la qualité. L’accumulation d’éclaboussures sur le visage, l’embouchure en cloche de l’orifice central ou les rayures internes microscopiques perturbent immédiatement le flux de gaz laminaire. Les opérateurs doivent inspecter les consommables quotidiennement. Dès que le flux d"oxygène perd sa forme cylindrique ou que les flammes de préchauffage deviennent inégales, le consommable doit être remplacé.
Pousser les pièces usées au-delà de leur durée de vie utile entraîne toujours des retouches coûteuses qui dépassent le coût d"une nouvelle pointe. Un simple test visuel consiste à allumer l’oxygène de coupe sans la flamme de préchauffage. Le flux d’oxygène doit apparaître comme un cylindre droit et étanche. S"il se déploie ou éclabousse, la pointe est compromise.
Pour obtenir une coupe nette, il faut équilibrer le rapport oxygène/gaz de préchauffage avec la pression de l"oxygène de coupe. La flamme de préchauffage doit amener l"acier exactement à sa température d"inflammation sans faire fondre excessivement la surface supérieure. Une fois la coupe initiée, la dynamique des fluides du flux d’oxygène de coupe prend le relais. Une pression trop élevée provoque de graves turbulences, entraînant des rainures profondes le long de la face coupée.
À l’inverse, une pression trop faible ne parvient pas à éliminer les scories fondues de la saignée, laissant une solide soudure d’écumes le long du bord inférieur. Les opérateurs doivent régler les pressions avec le gaz circulant (pression dynamique) et non statique. Une lecture de pression statique chutera considérablement une fois la vanne de la torche ouverte, conduisant à une coupe sous pression.
La vitesse de déplacement dicte l"angle des lignes de traînée sur la face coupée. Une coupe trop rapide provoque des lignes de traînée, des étincelles déviées vers le haut et une pénétration potentiellement incomplète. Le flux d’oxygène ne peut tout simplement pas suivre le mouvement de la machine. Une coupe trop lente entraîne un apport de chaleur excessif. Cela provoque une fonte importante du bord supérieur, des saignées inhabituellement larges et des scories tenaces au fond qui nécessitent un broyage intensif pour être éliminées.
Les opérateurs doivent calibrer la vitesse en observant la traînée d"étincelles sortant du bas de la plaque. Les étincelles doivent tomber vers le bas ou traîner légèrement (environ 10 à 15 degrés) en arrière du sens de déplacement. Si les étincelles jaillissent, la vitesse est trop lente. S"ils traînent fortement, la vitesse est trop élevée.
Le maintien d"une distance constante entre le consommable et la pièce à usiner est obligatoire pour garantir l"équerrage des bords. Si la distance de sécurité fluctue, la focalisation du préchauffage change, modifiant ainsi la largeur de la saignée de manière dynamique. Dans les installations mécanisées, les systèmes de contrôle de hauteur capacitifs ou de tension sont une nécessité absolue. Ces systèmes ajustent activement la hauteur sur les plaques déformées, empêchant ainsi le biseautage des bords et garantissant que le flux d"oxygène reste parfaitement perpendiculaire à la surface du matériau tout au long du programme.
Pour les opérations manuelles, les opérateurs doivent utiliser des roues de guidage ou des ressorts d"écartement pour maintenir une hauteur constante. La coupe à main levée sans guide garantit presque un bord ondulé et biseauté. Les cônes intérieurs de la flamme de préchauffage doivent se trouver juste au-dessus de la surface de la plaque, généralement entre 1/8 et 3/8 de pouce, selon le gaz combustible utilisé.
L’utilisation simultanée de plusieurs torches introduit une dynamique d’écoulement complexe. Les chutes de pression dans un collecteur partagé peuvent facilement priver des stations individuelles d’oxygène ou de gaz combustible. Lorsqu"une station perce, la chute de pression soudaine peut éteindre ou altérer les flammes des stations adjacentes. Une régulation localisée de la pression à chaque station est nécessaire pour maintenir des débits constants.
Les opérateurs doivent équilibrer le système de manière dynamique pour garantir que chaque station produit une qualité de bord identique sur tout le portique. Cela nécessite de régler les pressions alors que toutes les torches circulent simultanément. Si l"on ne tient pas compte des multiples chutes de pression, les torches extérieures produisent des scories épaisses tandis que les torches intérieures coupent proprement.
Le choix du gaz combustible influence de manière significative les temps de préchauffage et les caractéristiques des bords. L"acétylène fournit la température de flamme la plus élevée et le préchauffage le plus rapide, ce qui entraîne une ZAT étroite. Cependant, cela s’accompagne de coûts plus élevés et de règles de sécurité strictes concernant la pression des conduites. Le propane et le gaz naturel offrent des températures de flamme plus basses et des zones de préchauffage plus larges. Bien qu"ils aient des temps de perçage plus lents, ils produisent souvent un bord supérieur plus net sur les sections plus épaisses car ils sont moins susceptibles de faire fondre le coin supérieur de la saignée.
Le propylène se situe entre l’acétylène et le propane en termes de puissance calorifique. Il offre un perçage plus rapide que le propane mais est plus sûr à canaliser à des pressions plus élevées que l"acétylène. Le gaz spécifique choisi dicte le type de consommable requis. Les opérateurs ne peuvent pas mélanger et assortir les pourboires ; une pointe en acétylène utilisée avec du propane affamera la flamme et éclatera continuellement.
Les opérateurs doivent cadrer la décision relative au gaz combustible en fonction de leur environnement de production spécifique. Les carburants alternatifs comme le propane pourraient réduire les coûts directs du gaz par bouteille, mais ils pourraient augmenter les temps de cycle globaux en raison de routines de perçage plus longues. De plus, différents gaz nécessitent des conceptions de consommables totalement différentes, telles que des embouts en deux parties pour le propane et des embouts en une seule pièce pour l"acétylène.
Le gaz le moins cher ne donne pas toujours le coût par coupe le plus bas si l’on prend en compte la main-d’œuvre et le temps de cycle. Un atelier traitant quotidiennement des milliers de raccourcis pourrait bénéficier du perçage rapide de l’acétylène. Un chantier naval effectuant des coupes longues et continues sur des tôles épaisses pourrait trouver le propane plus économique et capable de produire un bord supérieur plus net.
L’oxygène de haute pureté est l’élément vital du processus d’oxydation thermique. La réaction chimique exothermique repose sur une pureté de l’oxygène de 99,5 % ou plus. Les impuretés agissent comme des isolants thermiques, dégradant considérablement la face coupée et ralentissant la vitesse de réaction. Même une légère baisse de pureté oblige l’opérateur à ralentir la machine pour maintenir la coupe.
De plus, l"humidité, les particules ou les résidus d"huile présents dans les tuyaux de distribution et les collecteurs contaminent le flux de gaz. Cette contamination entraîne une combustion irrégulière, des éclats fréquents et des dépôts de micro-scories sur tout le bord de coupe. Les installations utilisant des réservoirs d’oxygène en vrac doivent s’assurer que leurs vaporisateurs et filtres de ligne sont entretenus pour empêcher le transfert d’humidité dans les lignes d’atelier.
Les opérateurs ont besoin d"un cadre clair pour identifier et résoudre rapidement les défauts de bord. S"appuyer sur des indicateurs visuels permet d"ajuster rapidement les paramètres avant qu"une plaque entière ne soit mise au rebut. La matrice suivante présente les problèmes les plus courants et leurs causes profondes.
Défaut de bord | Cause première principale | Action Corrective |
|---|---|---|
Fusion du bord supérieur ou arrondi important | Flamme de préchauffage excessive ou distance de sécurité trop proche. | Réduire le rapport oxygène/carburant de préchauffage ; augmenter la hauteur de la torche. |
Gouges profondes sur la face coupée | Pression d"oxygène de coupe trop élevée ou alésage interne endommagé. | Pression d"oxygène inférieure ; Remplacez immédiatement les consommables usés. |
Scories de fond dures et difficiles à éliminer | Vitesse de déplacement trop rapide ou pression d"oxygène trop faible. | Diminuer la vitesse de déplacement de la machine ; Vérifiez la pression de la conduite d’oxygène. |
Biseautage incohérent le long de la coupe | Torche non perpendiculaire ou orifice central mal aligné. | Placer le flambeau sur l"assiette ; vérifier la concentricité des consommables. |
Visage coupé ondulé avec lignes de traînée irrégulières | Vibrations de la machine ou pression de distribution de gaz fluctuante. | Inspecter les rails du portique à la recherche de débris ; reconstruire les régulateurs de gaz. |
S"appuyer sur des connaissances non documentées introduit une variabilité massive dans le processus de production. Lorsque chaque opérateur définit les pressions en fonction de ses préférences personnelles, la qualité des bords fluctue énormément d"une équipe à l"autre. Les installations doivent plaider en faveur de la mise en œuvre de procédures opérationnelles standard (SOP) strictes. Ces SOP doivent être basées directement sur les tableaux de coupe du fabricant, détaillant les pressions, vitesses et tailles de consommables exactes pour chaque qualité et épaisseur de matériau traité sur le sol.
Les programmes de formation doivent se concentrer sur le « pourquoi » derrière les paramètres, et pas seulement sur le « comment ». Lorsqu"un opérateur comprend la dynamique des fluides et l"apport thermique, il effectue des ajustements intelligents plutôt que des suppositions aléatoires. Affichez les tableaux de coupe directement sur la console de la machine pour éliminer l’excuse de ne pas connaître les paramètres corrects.
Un programme de maintenance préventive pour l’ensemble du système de livraison est essentiel pour une qualité de pointe durable. Les opérateurs doivent régulièrement nettoyer et inspecter toutes les surfaces d"appui et les joints toriques pour éviter les micro-fuites qui modifient les ratios de gaz. La vérification de la précision du régulateur de gaz garantit la stabilité du débit sous de lourdes charges de production.
Inspectez et nettoyez chaque semaine les surfaces d’appui de la tête de torche à l’aide d’alésoirs approuvés.
Testez tous les mois les fuites de tous les raccords de tuyaux et raccords de collecteur avec une solution de détection de fuite certifiée.
Testez les clapets anti-retour et les pare-flammes pour détecter toute accumulation de carbone interne tous les six mois.
Vérifiez chaque année les pressions d’écoulement dynamiques au niveau de la tête de torche à l’aide d’un débitmètre en ligne.
Les restrictions des dispositifs de sécurité provoquent des chutes de pression localisées qui dégradent gravement la consistance de la coupe et provoquent des éraflures sur la face. Un régulateur qui flue ou diminue la pression sous charge ruinera une coupe à mi-chemin d"une plaque. La maintenance n"est pas facultative ; c"est un élément essentiel de la qualité des bords.
La qualité supérieure des bords n"est pas obtenue grâce à des réparations secondaires coûteuses, mais grâce au contrôle précis de la dynamique des fluides, de la maintenance du système et de l"apport thermique au niveau de la tête de torche. Les opérateurs qui maîtrisent la relation entre la pression du gaz, la vitesse de déplacement et l"état des consommables produiront systématiquement des pièces qui contourneront entièrement la station de meulage. Cette approche proactive protège les marges bénéficiaires et accélère la fabrication en aval.
Les opérateurs donnant la priorité à la qualité de pointe doivent d’abord auditer leurs conduites de livraison de gaz et leur programme de consommables. Garantir l’utilisation de consommables OEM ou de haute qualité est bien plus efficace que de tenter de compenser des pièces usées avec des pressions de gaz plus élevées. Réparez les bases du processus avant d’investir dans des systèmes mécanisés entièrement nouveaux ou des mises à niveau logicielles.
Pour mettre en œuvre ces améliorations immédiatement, suivez ces étapes suivantes :
Effectuez une analyse approfondie des rebuts pour identifier les défauts de bord les plus fréquents dans l’atelier.
Étalonnez tous les régulateurs de gaz et testez les conduites de distribution pour déceler toute contamination par l"humidité ou les particules.
Standardisez le processus de sélection des consommables en rendant obligatoire l’utilisation de tableaux de coupe des fabricants.
Effectuez des tests de coupe standardisés sur des rebuts pour établir une base de référence pour une équerre et une douceur acceptables des bords avant de commencer les cycles de production.
R : Les scories excessives sont principalement causées par des vitesses de déplacement incorrectes ou une pression d’oxygène de coupe inappropriée. Une coupe trop lente permet à l"excès de chaleur de faire fondre les parois de la saignée, créant ainsi des scories épaisses. Une pression d’oxygène insuffisante ne parvient pas à expulser le matériau fondu du bord inférieur.
R : Il doit être remplacé dès que des défauts visuels apparaissent dans le flux d"oxygène ou que les flammes de préchauffage deviennent asymétriques. Des inspections de routine doivent avoir lieu quotidiennement. Les embouchures, les rayures internes ou l"accumulation importante de projections imposent un remplacement immédiat pour éviter les rayures sur les bords.
R : Oui, de manière significative. Le processus repose sur une oxydation rapide. Même une baisse de 1 % de la pureté de l"oxygène en dessous de 99,5 % peut réduire les vitesses de coupe jusqu"à 25 % et augmenter la quantité de scories dures adhérant au bord inférieur.
R : La distance optimale varie en fonction de l"épaisseur du matériau et de la taille des consommables, mais généralement, les cônes internes de la flamme de préchauffage doivent se trouver juste au-dessus de la surface de la plaque (généralement entre 1/8 et 3/8 de pouce). Une distance constante empêche la fusion du bord supérieur et le biseautage du trait de scie.
R : La vitesse de déplacement contrôle les lignes de traînée sur la face coupée. La vitesse optimale produit des lignes de traînée presque verticales. Une vitesse trop rapide crée des lignes de fuite et des coupes incomplètes, tandis qu"une vitesse trop lente provoque des gougeages profonds, des saignées larges et un apport de chaleur excessif dans le matériau de base.
R : Le biseautage se produit généralement lorsque la torche n"est pas parfaitement perpendiculaire à la plaque ou lorsque la buse de coupe est endommagée. Un alésage interne usé ou un orifice central mal aligné fera dévier le jet d"oxygène, créant une face coupée en angle.
