La fabrication lourde cache souvent les coûts opérationnels à la vue de tous. Les chocs thermiques et la qualité incohérente des bords drainent les ressources lors de la fabrication du métal. Sauter ou précipiter la phase de préchauffage crée de graves problèmes dans l"atelier. Les opérateurs sont confrontés à des microfissures, à une inclusion excessive de scories et à un durcissement des matériaux. Ces défauts entraînent des reprises coûteuses en aval, comme un usinage lourd et un meulage manuel.
La standardisation des protocoles de préchauffage résout directement ces problèmes. Il s’agit d’une décision opérationnelle stricte. Un préchauffage approprié dicte la sélection des équipements, les taux de production et la rentabilité globale du projet de coupage de gaz industriel . En contrôlant l'apport thermique avant le début de la coupe, les fabricants éliminent les causes profondes de la rupture des bords et garantissent une surface propre et prête à souder.
Intégrité métallurgique : un préchauffage approprié ralentit la vitesse de refroidissement du bord coupé, réduisant ainsi considérablement le risque de fissuration induite par l"hydrogène (HIC) et de formation de martensite dans les aciers à haute teneur en carbone et alliés.
Efficacité opérationnelle : Atteindre la bonne température de préchauffage permet des vitesses de déplacement plus élevées et plus constantes, maximisant ainsi le débit sans sacrifier la qualité de coupe.
Optimisation de l"équipement : L"efficacité de la phase de préchauffage est directement liée à la sélection de la configuration correcte du chalumeau et de la buse de coupe pour le gaz combustible et l"épaisseur du matériau spécifiques.
Atténuation des risques : la normalisation des températures de préchauffage sur la base des calculs d"équivalent carbone (CE) évite une surchauffe localisée, une distorsion du matériau et des largeurs de saignée imprévisibles.
La dilatation et la contraction thermiques régissent le comportement du métal lors de la coupe. Une zone de coupe localisée atteint instantanément des températures extrêmes. Le métal de base environnant reste froid. Cela crée un gradient de température important à travers la plaque. Le préchauffage minimise ce choc. Il élève doucement la température du métal de base avant le début de la réaction d’oxydation. La gestion de ce gradient thermique réduit directement les contraintes résiduelles. Les grandes plaques d"acier résistent à la déformation dimensionnelle lorsqu"elles sont chauffées uniformément. Les opérateurs évitent les déformations et les courbures qui gâchent généralement les coupes longues et étroites.
L"application de chaleur permet progressivement à la structure cristalline de l"acier de se dilater uniformément. Lorsque le flux d’oxygène à grande vitesse perce le métal, la zone environnante est déjà thermiquement stabilisée. Cela évite l’expansion soudaine et violente qui provoque des micro-fractures le long de la saignée. Une gestion thermique cohérente garantit que la plaque reste plate et dimensionnellement précise après le refroidissement de la coupe. Lorsque vous faites sortir un morceau d"assiette de 3 pouces de la cour en janvier, le frapper immédiatement avec une flamme coupante est une recette pour le désastre. Le delta extrême entre la température ambiante de l’acier et le point d’inflammation amène le matériau à se combattre lui-même. Le préchauffage comble cet écart.
Nous le constatons constamment dans la fabrication d’équipement lourd. Un atelier coupera une bande d’acier de 20 pieds sans préchauffage. Au moment où la pièce refroidit, elle s"est courbée de trois pouces hors tolérance. Les contraintes internes tirent sur le métal à mesure que le bord coupé rétrécit. L"application d"une passe de préchauffage par trempage sur toute la ligne de coupe avant d"engager le flux d"oxygène permet à la plaque de se dilater et de se contracter comme une seule unité, tout en conservant sa rectitude.
La fissuration induite par l’hydrogène nécessite trois conditions spécifiques. Vous avez besoin d’une microstructure sensible, d’hydrogène piégé et d’une contrainte résiduelle élevée. Les plaques d"acier froides collectent naturellement la condensation de surface. Le préchauffage élimine complètement cette humidité. Cela supprime une source primaire d’hydrogène avant que la flamme ne s’enflamme. L"élimination de l"humidité de surface constitue la première ligne de défense contre la contamination de la zone de soudure.
Le préchauffage réduit également la vitesse de refroidissement de la zone affectée par la chaleur (ZAT). Un cycle de refroidissement plus lent permet à l’hydrogène piégé de se diffuser en toute sécurité hors du métal. Cela empêche la formation de microstructures martensitiques fragiles le long du bord coupé. La martensite est extrêmement dure et sujette à la fissuration sous contrainte. En prolongeant le temps de refroidissement, l"acier forme une structure perlitique ou bainitique plus ductile. Ce bord plus doux est beaucoup plus facile à usiner, percer ou souder lors des étapes de fabrication ultérieures.
Considérez le point de rosée dans un chantier de fabrication typique. L’acier placé à l’extérieur absorbe l’humidité dans sa surface. Si vous coupez cette assiette à froid, la flamme de coupe décompose les molécules d’eau. L"hydrogène pénètre dans l"acier en fusion. À mesure que la zone de coupe étroite refroidit rapidement contre le dissipateur thermique massif de la plaque froide environnante, cet hydrogène est piégé dans la structure de grain durcie nouvellement formée. Quelques jours plus tard, des fissures microscopiques se propagent le long du bord. Un simple préchauffage à 200 degrés élimine l’humidité et ralentit suffisamment la vitesse de refroidissement pour laisser l’hydrogène s’échapper.
La vitesse de la réaction d’oxydation dépend fortement de la température du métal de base. L"acier froid résiste au flux d"oxygène. La réaction s"arrête, provoquant l"abandon de la coupe. L"acier préchauffé réagit rapidement et proprement. Un préchauffage adéquat permet des vitesses de déplacement plus rapides et ininterrompues. Les opérateurs terminent les coupes en moins de temps. Cela réduit directement les coûts de main-d’œuvre et les frais généraux par coupe. Le débit augmente sans pousser l’équipement au-delà des limites de sécurité.
Le maintien d’une vitesse de déplacement constante évite les gougeages et les lessivages. Lorsque la plaque est correctement préchauffée, l"opérateur ou la machine CNC peut verrouiller une vitesse d"avance optimale. Il n"est pas nécessaire de ralentir pour permettre aux flammes de préchauffage de rattraper leur retard. Ce mouvement continu et fluide produit une finition semblable à celle d"une machine sur la face coupée, réduisant ainsi le besoin d"opérations de finition secondaires. Si un opérateur doit constamment arrêter, reculer et redémarrer une coupe parce que le métal n"est pas assez chaud pour soutenir la réaction, vous perdez des heures de production sur une semaine.
Nous mesurons cela en pouces par minute (IPM). Une assiette froide de 2 pouces peut vous obliger à ramper à 8 IPM pour poursuivre la coupe. Correctement préchauffée, cette même plaque peut être coupée à 12 à 14 IPM. Cela représente une augmentation massive du nombre de séquences linéaires traitées par équipe. La chaleur fait le travail, permettant au jet d"oxygène de souffler proprement les scories fondues à travers le fond de la saignée, sans hésitation.
Une flamme de préchauffage stable assure une éjection continue et fluide des scories. La charcuterie emprisonne les scories contre le bord inférieur de l’assiette. Le préchauffage maintient les scories en fusion jusqu"à ce qu"elles dégagent entièrement la saignée. Cela réduit les scories étroitement adhérentes. Vous pouvez mesurer ce succès grâce à une réduction du meulage après coupe. Moins de nettoyage signifie des transitions plus rapides vers le soudage ou l’assemblage. La consistance du trait de scie s"améliore considérablement lorsque la dilatation thermique est contrôlée.
La fusion du bord supérieur est minimisée lorsque les flammes de préchauffage sont correctement réglées.
La face coupée reste carrée, sans la concavité typique des charcuteries.
Les scories du fond deviennent cassantes et s"écaillent facilement avec un grattoir à main.
La largeur du trait de scie reste uniforme du début à la fin de la coupe.
Les gougeages en fond de coupe sont supprimés car les scories restent fluides.
Les scories dures sont l’ennemi de l’atelier de fabrication. Lorsqu"une coupe est réalisée à froid, les scories se solidifient dès qu"elles touchent le bord inférieur de la plaque. Il se soude au métal de base. Les opérateurs passent ensuite des heures avec des broyeurs lourds pour tenter de l"enlever. Lorsque la plaque est préchauffée, la température ambiante de l’acier maintient le laitier liquide une fraction de seconde de plus. Il s"écoule de l"assiette. Le peu de crasse qui reste est mou et peut être éliminé d’un simple coup de marteau burineur.
La conception de la torche dicte la stabilité du préchauffage. Les chalumeaux à injecteur fonctionnent bien avec les gaz combustibles à basse pression comme le gaz naturel ou le propane. Ils utilisent le flux d’oxygène pour aspirer le gaz combustible dans la chambre de mélange. Les chalumeaux à pression égale nécessitent des conduites de gaz équilibrées pour un mélange optimal, généralement utilisées avec de l'acétylène. Les deux modèles doivent maintenir des flammes de préchauffage stables dans des conditions difficiles. La sélection du bon chalumeau garantit une distribution de chaleur constante sur différentes épaisseurs de plaque.
Le préchauffage manuel de la torche fonctionne pour des coupes courtes et personnalisées ou des réparations sur le terrain. Les systèmes de préchauffage automatisés intégrés dominent le profilage CNC robuste. Les systèmes automatisés maintiennent des distances de sécurité précises. Cela garantit un transfert de chaleur uniforme sans fatigue de l’opérateur. Les torches haute capacité sont dotées de chambres de mélange plus grandes pour fournir la puissance massive en BTU requise pour préchauffer des plaques de plus de quatre pouces d"épaisseur.
Vous ne pouvez pas forcer une torche légère à préchauffer une lourde plaque d’acier. La chambre de mélange ne peut tout simplement pas faire circuler suffisamment de gaz pour vaincre la masse thermique de la plaque. La chaleur s’évacue plus rapidement que la torche ne peut l’appliquer. Les torches robustes sont construites avec des passages de gaz internes plus grands, spécifiquement pour supporter les flammes de préchauffage à haut débit nécessaires au traitement des plaques épaisses.

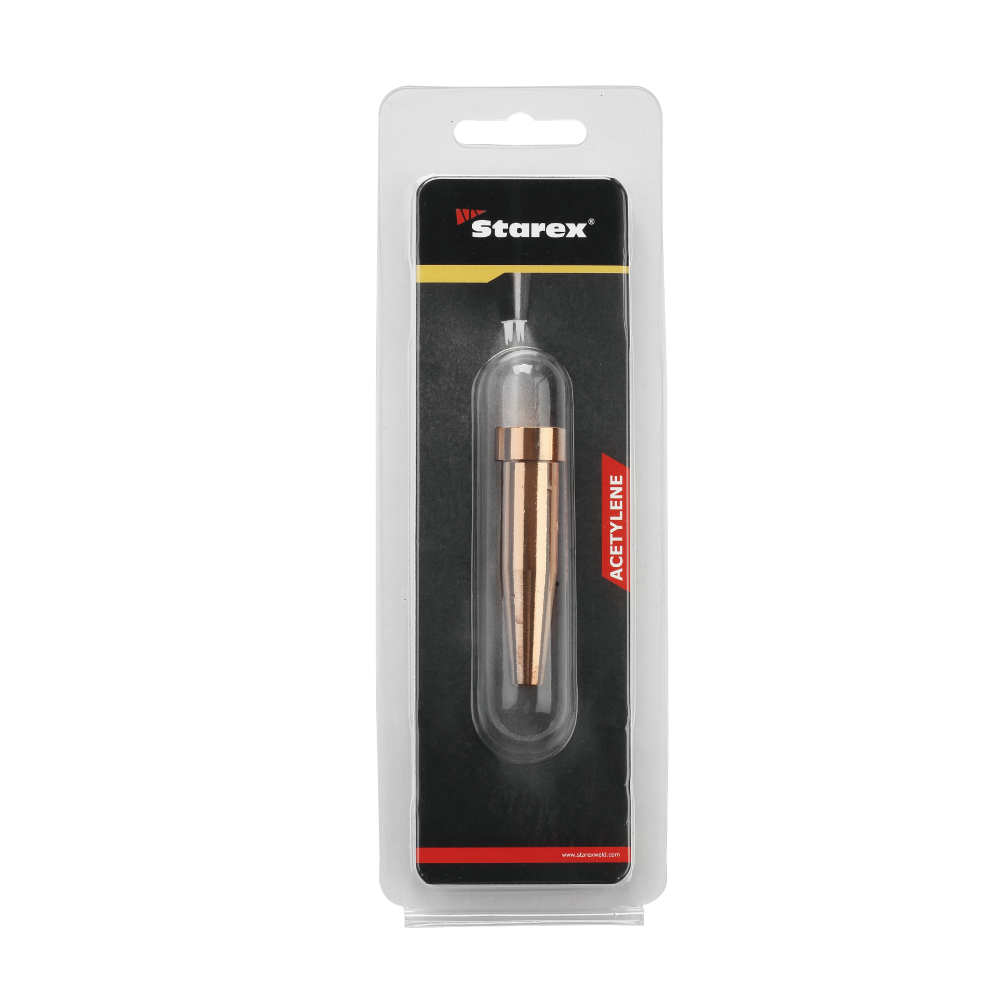

La conception de la buse contrôle la puissance réelle en BTU délivrée à la plaque. Les buses en cuivre monobloc conviennent à l"acétylène en raison de sa vitesse de combustion élevée et de sa chaleur intense. Les buses en deux parties acceptent des carburants alternatifs comme le propane ou le gaz naturel, qui nécessitent un évidement plus profond pour ancrer la flamme. La taille de l"orifice de préchauffage doit correspondre strictement à l"épaisseur du matériau.
Une buse de coupe sous-dimensionnée ne parvient pas à pénétrer dans des plaques épaisses avec suffisamment de chaleur. La coupe échouera à plusieurs reprises. Une buse surdimensionnée gaspille du carburant et fait fondre le bord supérieur, détruisant les tolérances dimensionnelles. Différents gaz combustibles dictent des géométries de buses spécifiques pour obtenir des temps de préchauffage optimaux. Le propane nécessite davantage d'orifices de préchauffage pour correspondre à la vitesse de chauffage localisée de l'acétylène.
Type de gaz combustible | Conception de la buse | Caractéristiques de préchauffage | Meilleure application |
|---|---|---|---|
Acétylène | Cuivre monobloc | Chaleur intense et très localisée. Perçage rapide. | Acier fin à moyen, temps de préchauffage courts. |
Propane | Deux pièces (cannelées) | Large diffusion de la chaleur. Sortie totale élevée en BTU. | Découpe de plaques épaisses, traitement de déchets lourds. |
Gaz naturel | Deux pièces (encastrement profond) | Chauffage localisé plus lent. Excellente qualité des bords. | Découpe de profils CNC, systèmes automatisés. |
L"utilisation d"une buse propane avec du gaz acétylène, ou vice versa, garantit l"échec. Soit la flamme mourra de faim et reviendra dans la torche, soit elle s"éteindra. Les orifices de préchauffage sont percés à des diamètres spécifiques pour correspondre à la vitesse de combustion du gaz prévu. Faites toujours correspondre le consommable à la source de carburant et à l’épaisseur de la plaque.
Les exigences de préchauffage varient considérablement selon la chimie des matériaux. L"acier fin à faible teneur en carbone nécessite un préchauffage minimal. La flamme de coupe standard fournit suffisamment de chaleur ambiante pour initier et entretenir la coupe. Les sections épaisses d"acier doux nécessitent cependant un contrôle thermique strict pour éviter que la coupe ne tombe.
Les aciers à haute teneur en carbone et les plaques d"usure de type Hardox sont très sensibles à la fissuration. Ils nécessitent des protocoles de préchauffage profonds et par trempage. Ne pas préchauffer l’acier résistant à l’usure garantit la rupture des bords. L’extrême dureté de ces plaques ne permet pas d’absorber les chocs thermiques. Ils doivent être portés à température lentement et uniformément avant d"introduire l"oxygène de coupe.
Lorsque vous coupez une plaque d"usure AR400 ou AR500 sans préchauffage, vous entendrez souvent un « ping » audible quelques minutes après la fin de la coupe. C"est le bruit du craquement du bord. La teneur élevée en carbone et en alliage rend l"acier incroyablement rigide. Le cycle de refroidissement rapide d’une charcuterie crée de la martensite, qui ne peut pas supporter les contraintes de retrait internes. Un préchauffage à 300 degrés adoucit ce coup thermique, permettant au bord de céder légèrement en refroidissant, empêchant ainsi la fissure.
La formule d’équivalent carbone (CE) sert de lentille d’évaluation standard de l’industrie. Il détermine la nécessité de préchauffer en fonction de la composition de l"alliage. Des valeurs CE plus élevées indiquent une plus grande trempabilité et un risque de fissuration plus élevé. La formule prend en compte le carbone, le manganèse, le chrome, le molybdène, le vanadium, le nickel et le cuivre.
Équivalent carbone (CE) | Soudabilité / Découpabilité | Exigence de préchauffage | Matériau typique |
|---|---|---|---|
Jusqu"à 0,35 | Excellent | Aucun (température ambiante) | Acier doux (A36) |
0,36 à 0,40 | Bien | Préchauffage doux (50°C - 100°C) | Acier au carbone moyen |
0,41 à 0,50 | Équitable | Préchauffage modéré (100°C - 200°C) | Faible alliage à haute résistance (HSLA) |
Plus de 0,50 | Pauvre | Préchauffage élevé (200°C - 300°C+) | Plaques résistantes à l"usure (AR400/500) |
Traduisez ces valeurs CE en plages de température exploitables dans l’atelier. Les opérateurs utilisent des crayons indicateurs de température ou des pyromètres numériques pour vérifier les niveaux de chaleur. Les conjectures mènent à la ferraille. Une mesure précise garantit que la plaque est prête à résister aux contraintes thermiques du processus de découpe. Vous marquez la plaque avec un crayon à 250 degrés à un pouce de la ligne de coupe. Lorsque cette marque fond et devient liquide, vous savez que la chaleur a pénétré le matériau et vous pouvez commencer à couper en toute sécurité.
Appliquer trop de chaleur trop rapidement crée de graves risques de mise en œuvre. Une surchauffe localisée entraîne une fusion superficielle. Les bords supérieurs s’arrondissent et perdent leur précision dimensionnelle. Les plaques plus minces se déforment sous des charges thermiques inégales. Cette déformation rend quasiment impossible tout montage et soudage ultérieurs.
Atténuez ce problème en absorbant la chaleur uniformément sur tout le chemin de coupe. Évitez de chauffer ponctuellement un seul point de départ. Utilisez un mouvement de balayage pendant les opérations manuelles pour distribuer l’énergie thermique. Pour les opérations CNC, programmez un lent passage de préchauffage le long du chemin de coupe avant d"engager le flux d"oxygène. Cela garantit que toute la zone affectée par la chaleur se dilate uniformément.
Si vous maintenez une forte flamme de préchauffage au même endroit sur une assiette de 1 pouce pendant trop longtemps, vous ferez fondre une flaque d"eau dans la surface avant même que le fond de l"assiette ne se réchauffe. La chaleur a besoin de temps pour traverser l’acier. Une torche mobile permet à la chaleur de surface de pénétrer vers le bas sans détruire le bord supérieur. Séquencer vos coupes est également utile. Découpez d"abord les trous internes, puis coupez le périmètre extérieur. Cela permet à la majeure partie de la plaque de maintenir la pièce rigide pendant que les contraintes internes s"éliminent d"elles-mêmes.
Les techniques de préchauffage manuel varient énormément selon les opérateurs. Un opérateur peut précipiter le processus, tandis qu’un autre surchauffe la plaque. Cette incohérence détruit les calendriers de production. Recommander des procédures opérationnelles standard (SOP) pour tous les postes de découpe. Documentez les temps et températures de préchauffage exacts pour chaque qualité de matériau traité dans l’installation.
Exiger des opérateurs qu’ils vérifient les températures de préchauffage avant d’engager le flux d’oxygène de coupe. Une formation cohérente élimine les conjectures. Il standardise la qualité de coupe sur toutes les équipes. Des audits réguliers des bords coupés révéleront rapidement si les protocoles de préchauffage sont suivis ou ignorés. Si vous voyez des bords supérieurs arrondis, le préchauffage était trop chaud ou la torche était trop proche. Si vous voyez des scories épaisses et soudées et une face grossièrement découpée, la plaque était trop froide.
Le préchauffage reste une étape non négociable pour garantir l’intégrité structurelle. Il garantit une qualité de bord constante dans la fabrication professionnelle. Vérifiez soigneusement vos configurations actuelles. Évaluez si vos combinaisons actuelles de torche et de buse fournissent une énergie de préchauffage adéquate pour les matériaux que vous traitez quotidiennement. Une bonne gestion thermique sépare les opérations de découpe rentables de celles en proie à des reprises.
Examinez les spécifications des matériaux et calculez les valeurs CE pour toutes les plaques d"acier entrantes.
Vérifiez les taux actuels de rebut et de reprise pour identifier les défaillances dues aux chocs thermiques.
Consultez des spécialistes de l’équipement pour mettre à niveau l’appareil de coupe afin d’obtenir un contrôle thermique optimal.
Installez des crayons indicateurs de température ou des pyromètres numériques dans toutes les stations de découpe manuelle.
Établir des procédures opérationnelles standard (SOP) écrites pour les temps de préchauffage en fonction de l"épaisseur de la plaque.
R : Bien que l"acier fin à faible teneur en carbone soit indulgent, les sections plus épaisses nécessitent un préchauffage pour maintenir la vitesse de déplacement. Il assure une éjection complète des scories et évite les chocs thermiques. Sans préchauffage, les plaques épaisses évacuent trop rapidement la chaleur de la zone de coupe, provoquant le blocage de la réaction d"oxydation et l"échec de la coupe.
R : Augmenter la température du métal de base plus près de son point d’inflammation permet au processus d’oxydation de se produire plus rapidement. Cela permet des vitesses de déplacement plus élevées et plus constantes. Une découpe plus rapide réduit le temps de travail et empêche la chaleur de se propager trop loin dans la plaque environnante, minimisant ainsi la distorsion.
R : Une buse sous-dimensionnée entraîne une chaleur insuffisante, ce qui entraîne une chute et un échec de la coupe. Une buse surdimensionnée gaspille du gaz combustible, fait fondre le bord supérieur de la plaque et crée une saignée large et imprévisible. Les buses doivent correspondre strictement à l’épaisseur du matériau et au type de gaz combustible.
R : Utilisez la formule Carbon Equivalent (CE) pour évaluer la trempabilité du matériau. Combinez cette valeur CE avec les tableaux d’épaisseurs de matériaux fournis par les normes métallurgiques. Vérifiez la température requise sur la plaque à l’aide de crayons indicateurs de température ou de pyromètres numériques infrarouges avant de découper.
R : Les torches standard fonctionnent pour des épaisseurs modérées. Cependant, les plaques de plus de plusieurs pouces d’épaisseur dépassent souvent la puissance en BTU des équipements standard. Ceux-ci nécessitent des torches spécialisées robustes, des buses de préchauffage plus grandes ou des méthodes de chauffage externes telles que des bobines d"induction ou des pointes de chauffage dédiées aux boutons de rose.
R : Les deux procédés utilisent le préchauffage pour réduire les taux de refroidissement, gérer la dilatation thermique et empêcher la fissuration induite par l’hydrogène. Cependant, le préchauffage de coupe est également strictement axé sur l"élévation de l"acier à sa température d"allumage afin d"initier et de maintenir la réaction d"oxydation exothermique nécessaire pour couper le métal.
