Les incidents liés à l"oxy-combustible représentent l"un des points de défaillance les plus à risque dans la fabrication métallique, où un dysfonctionnement mineur de l"équipement peut instantanément dégénérer en blessures graves pour l"opérateur ou en dommages catastrophiques aux installations. De nombreux ateliers de fabrication et gestionnaires de sites confondent « retour de flamme » et « retour de flamme », ce qui conduit à des causes profondes mal diagnostiquées, à des protocoles de sécurité inadéquats et à l"utilisation continue d"équipements compromis. Traiter une défaillance systémique grave comme une nuisance mineure garantit un accident futur. Les opérateurs ignorent souvent les signes avant-coureurs d"un flux de gaz inversé, supposant qu"un bruit fort à la pointe de la torche fait simplement partie du travail.
L’atténuation de ces risques nécessite une compréhension technique de la dynamique de combustion, des procédures opérationnelles rigoureuses et l’achat stratégique de dispositifs de sécurité certifiés. Ce guide décrit les mécanismes du retour de flamme et du retour de flamme, les causes profondes du flux de gaz inversé et les critères d"évaluation des chalumeaux coupants, des buses et des dispositifs anti-retour de flamme pour garantir la sécurité opérationnelle et la conformité.
Niveaux de menace distincts : Un retour de flamme est un événement de combustion localisé au niveau de la buse de coupe, tandis qu"un retour de flamme est une défaillance systémique critique où la flamme se déplace en amont dans les tuyaux ou les cylindres.
Catalyseurs primaires : La majorité des retours de flamme sont déclenchés par un flux de gaz inversé provoqué par des réglages de pression inappropriés, des buses de coupe bloquées ou des joints toriques dégradés dans le chalumeau.
Mandats d"équipement : Se fier uniquement aux clapets anti-retour n"est pas suffisant pour prévenir les retours de flamme ; des pare-flammes intégrés ou supplémentaires contenant des filtres en métal fritté sont obligatoires pour éteindre les flammes inversées.
Compromis opérationnels : l"installation de parafoudres de sécurité introduit des chutes de pression (restriction de débit) qui doivent être calculées et compensées pour maintenir des performances de coupe optimales sans compromettre la sécurité.
L’établissement de définitions claires est nécessaire pour un reporting précis des dangers et une évaluation précise des équipements. Lorsque les opérateurs ne peuvent pas faire la distinction entre un événement de combustion localisé et une défaillance systémique, ils ne peuvent pas prendre les mesures correctives appropriées. Une terminologie appropriée entraîne des réponses de sécurité appropriées. Nous devons isoler les mécanismes de chaque événement pour comprendre le niveau de menace exact qu"ils présentent pour l"opérateur et l"installation.
Un retour de flamme est une régression momentanée de la flamme dans la buse de coupe , généralement accompagnée d'un fort « pop » ou « bang ». Cela se produit lorsque la vitesse du mélange gazeux en combustion tombe en dessous de la vitesse de combustion de la flamme. La flamme brûle essentiellement vers l'arrière dans la pointe à la recherche du mélange de gaz non brûlé. Dans un retour de flamme standard, l’événement est instantané.
Au cours de ce bref événement, la flamme s"éteint complètement ou se rallume au niveau de la pointe de la buse sans remonter plus en amont dans le corps de la torche. L"opérateur ressent une légère secousse physique à travers la poignée et le processus de coupe est momentanément interrompu. Bien qu’un seul retour de flamme provoque rarement des dommages catastrophiques à l’équipement, il sert d’indicateur d’avertissement.
Bien que moins dangereux qu’un retour de flamme complet, les retours de flammes fréquents indiquent des problèmes d’équipement ou de fonctionnement sous-jacents qui nécessitent une attention immédiate. Ignorer les bruits secs répétés entraîne une usure accélérée des surfaces d"appui internes de la tête de torche. Chaque retour de flamme dépose une couche microscopique de suie de carbone à l"intérieur de la buse, ce qui finit par altérer la dynamique de l"écoulement et augmente la probabilité d"un échec de combustion plus grave.
Un retour de flamme soutenu est une condition dans laquelle la flamme continue de brûler à l’intérieur du corps du chalumeau ou du mélangeur. Vous pouvez facilement identifier cette panne par un sifflement, un sifflement ou un grincement aigu distinct. Contrairement à un pop momentané, la flamme s"est ancrée à l"intérieur de la chambre de mélange et consomme activement les composants en laiton de l"intérieur vers l"extérieur. La température du corps de la torche augmentera rapidement.
Les risques physiques immédiats d’un retour de flamme prolongé sont extrêmes. Une accumulation rapide de chaleur peut faire fondre les composants internes du chalumeau en quelques secondes. Des dépôts internes importants de carbone ruinent les canaux de mélange de gaz. Si l'opérateur n'arrête pas le système immédiatement, le feu interne peut fondre à travers les parois de la torche, provoquant de graves brûlures aux mains, ou se transformer en un retour de flamme complet qui se propage dans les tuyaux.
L’exécution d’un protocole d’arrêt d’urgence précis est obligatoire lorsque vous entendez le sifflement d’un retour de flamme prolongé. Suivez ces étapes exactes pour neutraliser la menace :
Fermez immédiatement la valve à oxygène de la torche. Cela prive la flamme interne de son comburant, interrompant le processus de combustion intense.
Fermez le robinet de gaz combustible sur le chalumeau pour sécuriser l’alimentation en gaz combustible.
Fermez les robinets des bouteilles d’oxygène et de gaz combustible.
Laissez la torche refroidir complètement. N"essayez pas de tremper un chalumeau chaud dans l"eau, car une contraction thermique rapide peut déformer les surfaces internes des sièges en laiton.
Inspectez la torche et la buse pour déceler toute fusion interne ou toute accumulation importante de carbone avant de remettre l"équipement en service.
Un retour de flamme constitue le risque le plus grave lié à l"oxycombustible. Dans ce scénario, la flamme se déplace au-delà de la chambre de mélange, en amont à travers les tuyaux et potentiellement dans les régulateurs et les cylindres à des vitesses supersoniques. Il ne s"agit plus d"un incendie localisé ; il s’agit d’une explosion systémique traversant l’infrastructure de livraison de gaz. Le front de flamme se déplace plus rapidement que le temps de réaction humaine, rendant toute intervention manuelle impossible une fois l"événement commencé.
La mécanique d’un retour de flamme repose entièrement sur le flux de gaz inversé. Cela se produit lorsque du gaz à haute pression pénètre dans la conduite de gaz à basse pression. Par exemple, si la pression de la bouteille d’oxygène est nettement supérieure à la pression du gaz combustible et qu’une obstruction bloque la sortie de la buse, l’oxygène repoussera dans le tuyau de carburant. Cela crée un environnement de mélange de gaz hautement combustible en amont dans les tuyaux bien avant l"introduction d"une source d"inflammation.
Le danger d’un mélange inflammable en amont ne peut être surestimé. Lorsque le gaz combustible et l’oxygène se mélangent à l’intérieur de la conduite, le tuyau lui-même se transforme en une bombe artisanale potentiellement explosive. Une fois qu"un retour de flamme fournit la source d"inflammation, la flamme remonte le tuyau de mélange de gaz, brisant le caoutchouc, projetant des éclats d"obus et potentiellement faisant exploser les régulateurs de pression ou les bouteilles elles-mêmes. Empêcher le flux inverse est le seul moyen d’éviter un retour de flamme.
Comprendre les défaillances mécaniques et opérationnelles qui conduisent à un flux inversé est nécessaire pour auditer les processus actuels de coupage de gaz . Les flashbacks ne se produisent pas spontanément ; ils sont le résultat direct de conditions physiques spécifiques que les opérateurs peuvent mesurer, surveiller et corriger. En éliminant les causes profondes, les responsables de la fabrication peuvent mettre en œuvre des programmes de formation et de maintenance ciblés.
L’affamé de la pointe coupante est l’un des principaux facteurs de régression de la flamme. L"utilisation de pressions de gaz combustible ou d"oxygène trop faibles pour la taille spécifique de la buse permet à la vitesse de combustion de la flamme de dépasser la vitesse d"écoulement du gaz. La flamme brûle naturellement vers la source du combustible. Si le gaz ne sort pas assez rapidement de la pointe, la flamme se dirige vers l’intérieur. Les opérateurs abaissent souvent les pressions pour économiser du gaz, créant par inadvertance un environnement de combustion très dangereux.
Des pressions inégales créent les conditions exactes requises pour un flux inversé. Une chute soudaine de la pression dans la conduite de carburant, souvent causée par une bouteille vide, un tuyau plié ou un régulateur défectueux, permet à l"oxygène à haute pression de revenir dans le tuyau de carburant. À l’inverse, une faible pression d’oxygène peut déclencher un retour de flamme en cas de forte charge de coupe. Le système repose sur un équilibre délicat de pression vers l’avant ; la perturbation de cet équilibre oblige les gaz à se mélanger dans des zones non autorisées.
Les réglages de pression doivent toujours correspondre aux spécifications du fabricant concernant l"épaisseur exacte du métal coupé et la taille spécifique de la buse installée. Deviner les réglages de pression en fonction des caractéristiques visuelles de la flamme est une pratique dangereuse qui conduit fréquemment à un manque de pointe et à des retours de flamme ultérieurs.
Les blocages physiques au point de sortie de la torche obligent les gaz à trouver un autre itinéraire. Les scories, les éclaboussures ou la suie de carbone bloquent fréquemment les orifices de préchauffage ou le jet d"oxygène de coupe central de la buse. Lorsque le chemin de sortie se rétrécit, une contre-pression s’accumule à l’intérieur de la tête de la torche. Cette contre-pression surmonte facilement le flux direct de la conduite de gaz à basse pression, initiant un flux inverse.
La fermeture de la pointe de la torche est une erreur opérationnelle courante qui garantit une contre-pression immédiate. Cela se produit lorsque l"opérateur touche physiquement la pièce avec la pointe coupante, fermant ainsi complètement l"orifice de sortie. Les gaz mélangés n’ont nulle part où aller sinon reculer. Le gaz à haute pression force instantanément le gaz à basse pression à redescendre dans son propre tuyau, créant un mélange volatil qui s"enflamme au moment où l"opérateur éloigne la torche de la plaque.
Un chemin de sortie bloqué oblige les gaz mélangés à rechercher le chemin de moindre résistance. Si la pression de l"oxygène est réglée à 40 PSI et que le carburant est à 5 PSI, un embout bloqué entraînera immédiatement l"oxygène dans la conduite de carburant. De plus, l’utilisation de surfaces d’appui de buse endommagées, déformées ou usées perturbe la dynamique d’écoulement de gaz conçue. Les rayures sur le cône en laiton de la buse permettent aux gaz de contourner la chambre de mélange et de se mélanger à l"intérieur de la tête de la torche, créant ainsi des fuites internes qui contournent les contrôles de sécurité standard.
Tenir le chalumeau trop près de la pièce ou à un angle incorrect obstrue physiquement le flux de gaz et provoque un retour de flamme. La flamme a besoin d’espace pour se développer et consommer de l’oxygène et du carburant. Le fait d"encombrer la piscine de coupe fait rebondir les flammes de préchauffage contre la face de la buse, surchauffant la pointe en cuivre et augmentant le risque d"un retour de flamme prolongé. Une distance de sécurité appropriée est essentielle pour maintenir la vitesse du gaz vers l’avant.
Le fait de ne pas purger correctement les tuyaux avant l’allumage laisse un mélange volatil et préexistant d’air, d’oxygène et de gaz combustible dans les conduites. Lorsqu"un opérateur ouvre les robinets des bouteilles, les gaz poussent l"air atmosphérique restant dans les tuyaux vers la torche. Si l"opérateur déclenche une étincelle avant de rincer complètement les conduites avec du gaz pur, l"allumage initial peut revenir à travers le mélange impur. La purge est une étape non négociable du processus de configuration.
Les facteurs d’usure internes compromettent silencieusement la sécurité de l’équipement. Des joints toriques dégradés, des surfaces d"appui rayées et des vannes de régulation usées à l"intérieur de la torche permettent un mélange involontaire de gaz. Au fil du temps, le serrage et le desserrage constants de la buse usent les sièges en laiton. Une fois que ces sièges perdent leur étanchéité parfaite, l"oxygène peut s"infiltrer dans le passage de carburant à l"intérieur du corps de la torche, créant un mélange explosif localisé qui s"enflamme lors de la coupe suivante.
La dégradation des équipements externes joue également un rôle majeur dans les chutes de pression. Les tuyaux pliés, écrasés ou dégradés limitent le débit. Un tuyau qui semble en bon état à l"extérieur peut présenter un délaminage interne, où des rabats en caoutchouc bloquent le flux de gaz. Ces restrictions cachées provoquent un manque de pointe, réduisant la vitesse d"avancement du gaz et invitant la flamme à brûler vers l"arrière dans le système.
L"évaluation du matériel requis pour éliminer les risques de retour de flamme et de retour de flamme nécessite une compréhension stricte de ce que fait réellement chaque dispositif de sécurité. S’appuyer sur des équipements de sécurité obsolètes ou mal compris donne un faux sentiment de sécurité. Les installations doivent mettre à niveau leur matériel sur la base de principes mécaniques éprouvés plutôt que d’une protection supposée.
L’erreur fatale la plus courante dans la configuration des équipements à gaz consiste à confondre les clapets anti-retour avec les pare-flammes. Les clapets anti-retour (clapets anti-retour) empêchent uniquement le flux de gaz inversé. Ils utilisent un simple rabat à ressort qui se ferme en cas de contre-pression. Cependant, ils ne peuvent pas arrêter une flamme qui s’est déjà allumée en amont. Si un retour de flamme contourne la chambre de mélange, un clapet anti-retour fondra simplement, permettant à l"explosion de se poursuivre vers le cylindre.
Les véritables pare-flammes contiennent des mécanismes internes spécifiques conçus pour éteindre les flammes. Le composant central est un élément en acier inoxydable fritté. Ce filtre métallique poreux permet au gaz de circuler mais force toute flamme inverse à se briser en canaux microscopiques. La surface massive du métal fritté absorbe rapidement la chaleur de la flamme, la refroidissant en dessous de sa température d"inflammation et l"éteignant instantanément. Les parafoudres comprennent également des clapets anti-retour intégrés pour arrêter le flux de gaz inversé à l"origine de l"événement.
Lors de l’évaluation des pare-flammes, recherchez des fonctionnalités avancées telles que les vannes de coupure thermique. Ces vannes contiennent un ressort maintenu ouvert par un lien fusible. Si un retour de flamme prolongé chauffe le parafoudre à une température critique (généralement entre 200 °F et 220 °F), le lien fond et la vanne se ferme définitivement, coupant tout flux de gaz avant que la chaleur puisse atteindre le tuyau. Les vannes d"arrêt sensibles à la pression offrent également une sécurité supplémentaire en se fermant lors de pics soudains de contre-pression.
Dispositif de sécurité | Fonction principale | Arrête le flux de gaz inversé ? | Éteint la flamme inversée ? | Capacité de coupure thermique ? |
|---|---|---|---|---|
Clapet anti-retour standard | Empêche le gaz de refluer dans les tuyaux. | Oui | Non | Non |
Pare-flashback de base | Éteint la flamme et arrête le flux inverse. | Oui | Oui (via filtre fritté) | Non |
Pare-flashback avancé | Éteint la flamme, arrête le débit et s"éteint en cas de chaleur extrême. | Oui | Oui | Oui (par lien fusible) |

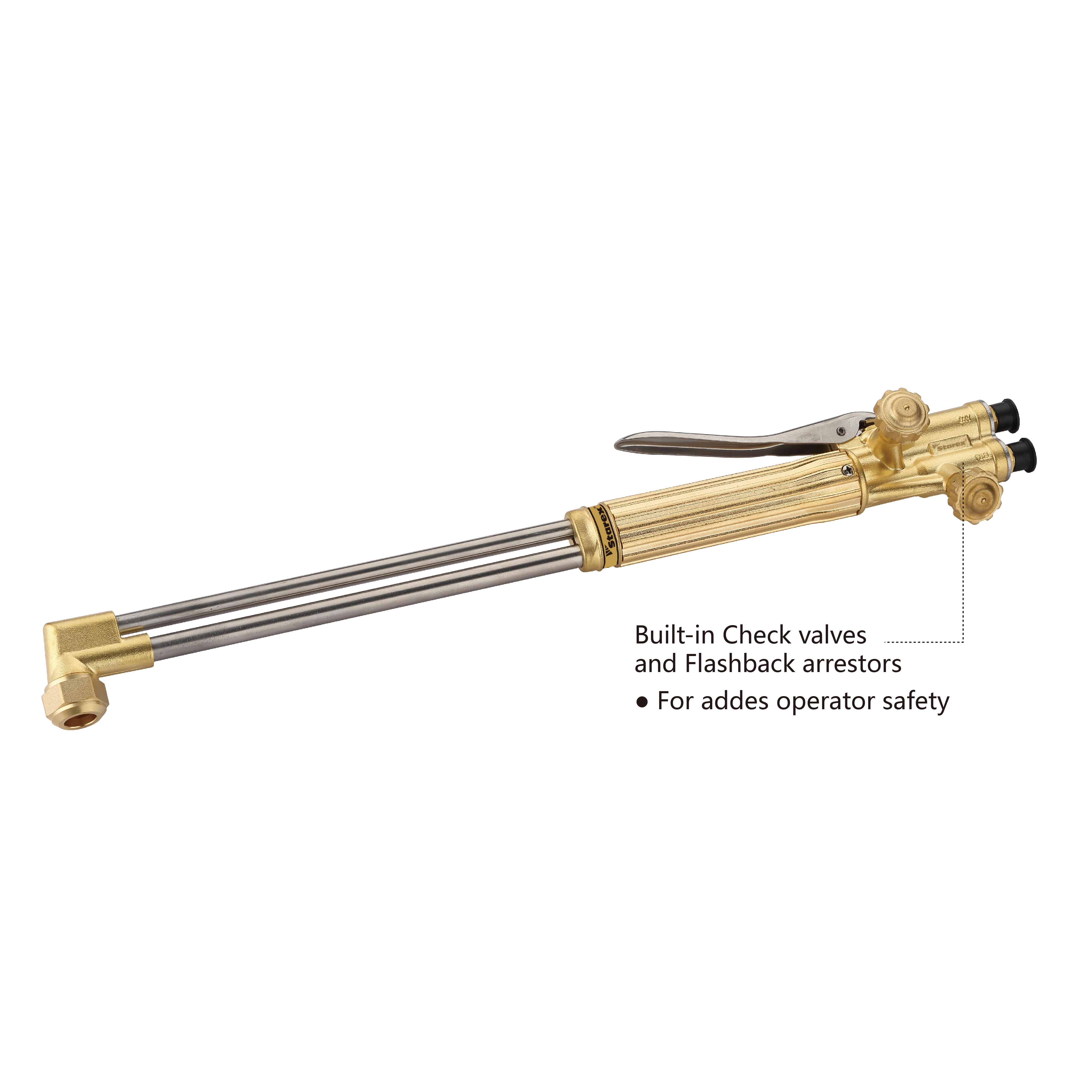

Évaluez la conception des torches en fonction de l’endroit où les gaz se mélangent réellement. Les chalumeaux Tip-Mix isolent l"oxygène et les gaz combustibles dans des tubes séparés jusqu"à la buse de coupe. Les gaz ne se mélangent qu’une fois entrés dans la pointe elle-même. Cette conception réduit considérablement le volume de gaz pré-mélangé qui peut s"enflammer lors d"un retour de flamme. Si un retour de flamme se produit dans une torche à mélange à pointe, le volume explosif est confiné aux petits canaux de la buse, minimisant ainsi les dommages.
À l"inverse, les conceptions à mélange au chalumeau ou à mélange par injecteur mélangent les gaz dans une chambre de mélange située dans la poignée ou les tubes de la torche. Cela crée un plus grand volume de mélange de gaz volatils à l"intérieur de la main de l"opérateur. Bien que les chalumeaux à injecteur soient excellents pour les gaz combustibles à basse pression, ils nécessitent un entretien strict pour éviter les explosions internes.
Évaluer les matériaux et la qualité d’usinage de la torche. La construction en laiton massif et en acier inoxydable résiste mieux aux chocs thermiques des retours de flamme que les alliages moins chers. La précision de l’usinage interne détermine l’étanchéité des vannes et la précision du débit des gaz. Des filetages internes mal usinés permettent une contamination croisée des gaz au fil du temps, entraînant un comportement imprévisible des flammes et des risques accrus de retour de flamme.
Les risques liés à l’utilisation de consommables de rechange bon marché dépassent de loin les économies initiales. Les buses de coupe OEM sont usinées selon des tolérances exactes pour correspondre aux angles d"assise spécifiques de la tête de torche. Le cône en laiton de la buse doit s"adapter parfaitement au siège interne de la torche pour maintenir l"oxygène à haute pression complètement isolé du gaz combustible à basse pression jusqu"à ce qu"il atteigne la zone de mélange désignée.
Des buses de rechange mal installées permettent aux gaz de contourner les canaux prévus. Si l"angle d"assise est décalé ne serait-ce que d"une fraction de degré, l"oxygène à haute pression s"écoulera à travers le siège et se frayera un chemin dans le passage du gaz combustible à l"intérieur de la tête de la torche. Cela crée une fuite interne immédiate et un risque de retour de flamme massif au moment où la torche est allumée. Vérifiez toujours que la marque de la buse correspond à celle de la torche pour garantir une parfaite compatibilité d"assise.
Équilibrer le respect de la sécurité et l’efficacité opérationnelle nécessite une approche stratégique de la gestion des équipements. L"ajout de dispositifs de sécurité modifie la dynamique d"écoulement du système. Les responsables de la fabrication doivent tenir compte de ces changements pour éviter que l"équipement de sécurité lui-même ne provoque la famine qu"il est censé empêcher.
Reconnaissez le compromis conceptuel : les pare-flammes limitent intrinsèquement le débit de gaz. Le filtre en acier inoxydable fritté qui éteint la flamme agit également comme une barrière physique au gaz. Pousser le gaz à travers des pores microscopiques provoque une chute de pression mesurable entre le régulateur et la torche. Si vous réglez votre régulateur à 40 PSI, la torche ne peut recevoir que 32 PSI après que le gaz ait traversé les parafoudres et les longs trajets de tuyaux.
Pour atténuer cette restriction de débit, vous devez calculer la chute de pression à travers le parafoudre et ajuster les pressions de refoulement du régulateur en conséquence. Consultez les organigrammes fournis par le fabricant du parafoudre. Si le tableau indique une baisse de 5 PSI à votre débit requis, augmentez la pression du régulateur de 5 PSI pour compenser. Cela garantit que la buse de coupe reçoit le volume de débit correct, évitant ainsi le manque de pointe qui conduit à des retours de flamme.
Mettre en place une liste de contrôle quotidienne non négociable pour tous les opérateurs. Avant d"ouvrir les robinets des bouteilles, les opérateurs doivent inspecter le chalumeau pour déceler tout dommage physique, vérifier l"état des joints toriques visibles sur l"accessoire de coupe et vérifier que les vis de réglage du régulateur sont desserrées. Inspectez les tuyaux à la recherche de coupures, de brûlures ou de points mous indiquant une dégradation interne. Une inspection visuelle de deux minutes évite les pannes catastrophiques.
Détaillez la procédure de purge exacte et indépendante pour éliminer les gaz mélangés accumulés dans les tuyaux. Après avoir réglé les pressions correctes, ouvrez la vanne d"oxygène de la torche pendant trois à cinq secondes pour rincer la conduite avec de l"oxygène pur, puis fermez-la. Ensuite, ouvrez le robinet de gaz combustible pendant trois à cinq secondes pour rincer la conduite de carburant, puis fermez-le. Ne purgez jamais les deux conduites simultanément. La purge indépendante garantit qu"aucun mélange volatil ne reste dans les tuyaux avant d"allumer l"allume-cigare.
Établir des critères stricts pour le retrait des équipements. Les torches qui ont subi un retour de flamme ou un retour de flamme prolongé doivent être immédiatement mises hors service. N"essayez pas de remettre au travail une torche éteinte. La chaleur intense d"un retour de flamme soutenu déforme les surfaces internes des sièges en laiton, rendant impossible l"obtention d"un joint d"étanchéité au gaz sûr. Les torches compromises doivent être inspectées, reconstruites ou remplacées par un technicien certifié.
Recommander des tests de routine des pare-flammes conformément aux spécifications du fabricant ou aux normes de sécurité régionales. Les parafoudres doivent subir des tests de débit, des tests de fonctionnement du clapet anti-retour et des tests de fuite au moins une fois par an. Au fil du temps, le filtre fritté peut être obstrué par des débris microscopiques provenant des bouteilles de gaz, limitant ainsi davantage le débit. Si un parafoudre échoue à un test de débit, jetez-le. N"essayez jamais de nettoyer ou de reconstruire un pare-flamme scellé.
Les retours de flamme et les retours de flamme sont des résultats prévisibles de déséquilibres de pression, de dégradation de l"équipement ou de défaillances de procédure lors de la découpe de gaz. En comprenant la physique du flux de gaz inversé et la mécanique de la régression des flammes, les opérateurs peuvent identifier les signes avant-coureurs avant qu’une panne catastrophique ne se produise. La mise à niveau des équipements et l"application de protocoles opérationnels stricts sont les seules méthodes éprouvées pour éliminer ces risques de l"atelier de fabrication.
Prenez les mesures immédiates suivantes pour sécuriser vos opérations :
Effectuez un audit immédiat de toutes les stations d"oxy-combustible pour vous assurer que des pare-flammes certifiés sont installés aux extrémités du régulateur et de la torche, le cas échéant.
Remplacez toutes les buses de coupe de rechange endommagées, fortement carbonisées ou dépareillées par des consommables certifiés OEM.
Calculez la chute de pression à travers vos pare-flammes spécifiques et recalibrez les pressions de distribution de votre régulateur pour éviter le manque de pointe.
Appliquez des protocoles de purge stricts et indépendants avant le changement de poste pour les conduites d"oxygène et de gaz combustible avant l"introduction d"une source d"inflammation.
Retirez du service tous les chalumeaux coupants qui ont subi un retour de flamme prolongé jusqu"à ce qu"ils soient évalués par un technicien de réparation certifié.
R : Fermez immédiatement le robinet d"oxygène de la torche pour éteindre le feu interne de son accélérateur, suivi du robinet de gaz combustible. Laissez la torche refroidir et inspectez la buse de coupe pour déceler tout blocage ou dommage au siège avant de rallumer.
R : Cela dépend de la gravité de l’événement et du type de dispositif d’arrêt. Les parafoudres de base peuvent être compromis par la chaleur et doivent être remplacés, tandis que ceux dotés de soupapes de pression réinitialisables peuvent être réutilisables après des tests professionnels. En cas de doute, remplacez-le.
R : Les éclats répétés sont généralement causés par une pression d"oxygène ou de carburant trop basse, une buse de coupe sale ou endommagée, la fermeture de la pointe de la torche en touchant le métal ou le maintien de la pointe trop près de la surface métallique.
R : Pour une sécurité maximale, les normes de sécurité recommandent souvent des parafoudres aux deux extrémités. Les parafoudres montés sur la torche arrêtent la flamme avant qu"elle ne pénètre dans le tuyau, tandis que les parafoudres montés sur le régulateur protègent les cylindres si le tuyau lui-même est compromis.
R : Les buses de coupe doivent être remplacées lorsque les orifices sont visiblement déformés, lorsque les aiguilles de nettoyage ne dégagent plus facilement les passages ou si la surface d"appui présente des signes d"usure, d"accumulation de carbone ou de rayures.
R : Le flux inverse se produit lorsqu"une conduite de gaz chute en pression en raison d"une bouteille vide, d"un tuyau restreint ou d"un blocage, et que le gaz à haute pression provenant de l"autre conduite se fraye un chemin à travers le mélangeur et dans le tuyau à basse pression.
