Dans la fabrication industrielle et la fabrication lourde, le choix de la méthode de coupe appropriée est dicté par la métallurgie et non par les préférences. L'application de coupage au gaz sur des métaux incompatibles entraîne une grave dégradation des matériaux, un excès de scories, une intégrité structurelle compromise et une perte d'heures de fonctionnement. Les fabricants doivent aligner les capacités de leurs équipements sur les réalités chimiques et thermiques de leur inventaire de matériaux. Tenter d'imposer un processus thermique sur le mauvais alliage endommage la pièce et crée des risques pour la sécurité dans l'atelier. Ce guide fournit une évaluation technique des métaux qui peuvent être traités efficacement à l'aide de méthodes oxy-combustibles. Nous examinons les mécanismes d'oxydation sous-jacents qui dictent ces limitations. Vous apprendrez également à configurer les gaz combustibles, les torches et les buses pour une efficacité opérationnelle optimale. En comprenant les exigences métallurgiques exactes, les opérateurs peuvent éviter des reprises coûteuses et maintenir des normes de production élevées.
Dominance ferreuse : Le coupage au gaz standard est exclusivement efficace pour les métaux dont les oxydes ont un point de fusion inférieur à celui du métal de base lui-même, principalement les aciers doux et à faible teneur en carbone.
Limitations des matériaux non ferreux : L'aluminium, le cuivre, le laiton, le bronze et l'acier inoxydable ne peuvent pas être coupés avec les méthodes d'oxy-combustible standard en raison de leur incapacité à maintenir la réaction d'oxydation exothermique requise.
La sélection des gaz a un impact sur le retour sur investissement : la transition de l'acétylène vers des gaz alternatifs comme le propylène peut entraîner une augmentation jusqu'à 30 % de la vitesse de coupe et réduire considérablement le broyage après coupe (élimination des scories) sur des plaques plus épaisses une fois que le matériau atteint la température d'allumage.
Précision matérielle : pour obtenir des coupes nettes et continues, il faut un alignement précis de l'épaisseur du métal avec la configuration correcte de la torche de coupe et la taille de l'orifice de la buse de coupe, comme les configurations de style Victor standard de l'industrie.
De nombreux opérateurs considèrent à tort la découpe thermique comme un processus de découpe mécanique. En réalité, il s’agit d’un processus d’oxydation chimique rapide et contrôlé. Le succès de cette opération dépend entièrement de la façon dont un métal spécifique réagit à l"oxygène à des températures élevées. Vous ne faites pas fondre le métal pour le séparer. Vous le brûlez dans un environnement contrôlé et hautement localisé.
Le processus commence par une flamme de préchauffage. Cette flamme amène la zone localisée du métal à sa température d"allumage. Pour l"acier doux, cette température se situe généralement autour de 1 600 °F (870 °C), indiquée par une couleur rouge cerise brillante. Une fois que le métal atteint ce seuil thermique critique, l’opérateur introduit un flux d’oxygène pur à haute pression. Ce jet d"oxygène déclenche une violente réaction exothermique. Le métal s’oxyde rapidement, générant sa propre quantité massive de chaleur. La simple force du flux d’oxygène chasse les scories liquides résultantes. Cette réaction chimique continue maintient la coupe le long du chemin prévu, permettant à l"opérateur de faire avancer la torche.
Une règle métallurgique stricte régit l’ensemble de cette opération. Le métal doit s’enflammer et s’oxyder avant de fondre. De plus, l’oxyde métallique résultant doit avoir un point de fusion inférieur à celui du métal de base lui-même. Si l"oxyde fond à une température plus élevée, il forme une croûte protectrice. Cette croûte bloque le flux d’oxygène et arrête instantanément le processus de découpe. Comprendre cette dynamique du point de fusion est la clé pour savoir quels matériaux vous pouvez traiter en atelier.
Type de métal | Point de fusion des métaux communs | Point de fusion de l"oxyde | Aptitude à l"Oxy-Fuel |
|---|---|---|---|
Acier à faible teneur en carbone | ~2 750 °F (1 510 °C) | ~2 500 °F (1 370 °C) | Excellent |
Aluminium | ~1 220 °F (660 °C) | ~3 760 °F (2 070 °C) | Incompatible |
Acier inoxydable (304) | ~2 650 °F (1 450 °C) | ~4 100 °F (2 260 °C) | Incompatible |
Cuivre | ~1 980 °F (1 080 °C) | ~2 240 °F (1 225 °C) | Incompatible |
Certains métaux ferreux possèdent les propriétés chimiques exactes requises pour une oxydation propre et efficace. Ces matériaux constituent l’épine dorsale de la fabrication de structures lourdes, de la construction navale et de la construction générale.
Les aciers doux et à faible teneur en carbone sont les candidats idéaux pour ce procédé. Leur teneur en carbone (généralement inférieure à 0,3 %) et leur comportement à l"oxydation répondent parfaitement aux exigences des systèmes oxy-carburant. Le fer s"oxyde rapidement et les scories obtenues restent suffisamment fluides pour être facilement expulsées par le jet d"oxygène. Les opérateurs peuvent traiter une gamme incroyable d’épaisseurs. Vous pouvez trancher proprement des tôles fines ou couper des plaques d"acier massives dépassant 24 pouces d"épaisseur avec la configuration appropriée de l"équipement. Le trait de scie reste étroit et la zone affectée par la chaleur est gérable pour la plupart des applications structurelles.
Vous pouvez traiter des aciers à moyenne et haute teneur en carbone, mais cela présente des risques spécifiques de mise en œuvre. La teneur plus élevée en carbone (allant de 0,3 % à plus de 1,0 %) augmente considérablement le risque de fissuration et de durcissement dans la zone affectée par la chaleur (ZAT). Le cycle rapide de chauffage et de refroidissement modifie la microstructure localisée de l’acier, formant souvent de la martensite cassante le long du bord coupé.
Pour atténuer ces risques, les fabricants doivent mettre en œuvre des contrôles thermiques stricts. Le préchauffage obligatoire de toute la pièce réduit le choc thermique et ralentit la vitesse de refroidissement. Des procédures de refroidissement contrôlées après découpe, telles que l"enfouissement de la pièce dans du sable ou l"utilisation de couvertures thermiques, empêchent la formation de microstructures fragiles. Sans ces étapes, le bord coupé risquera probablement de se briser lors des opérations ultérieures de soudage ou d"usinage.
Les fontes présentent un défi unique. Leur teneur élevée en carbone (2 à 4 %) et en silicium perturbe activement le flux d"oxydation. Les scories deviennent épaisses et réfractaires, résistant au jet d"oxygène. Le matériau a tendance à fondre plutôt que de s’oxyder proprement.
Les méthodes standard échoueront sur la fonte. Vous devez utiliser des techniques spécialisées pour réussir une coupe. Les opérateurs utilisent souvent une buse de coupe spécialisée conçue pour un préchauffage important. Les mouvements oscillants de la torche aident à éliminer les scories tenaces. Dans certains cas, l’injection de poudre de fer dans le flux de coupe crée la réaction exothermique nécessaire pour fondre à travers les scories réfractaires. Cependant, ces solutions de contournement s'accompagnent d'un compromis important en termes de qualité de coupe, laissant une finition rugueuse et irrégulière qui nécessite un meulage approfondi.
L’application de méthodes d’oxycombustion à des métaux incompatibles fait perdre du temps et détruit des matériaux. Comprendre pourquoi ces métaux échouent évite des erreurs de fabrication coûteuses et permet aux opérateurs de se concentrer sur des processus viables.
Les alliages non ferreux souffrent d’un point de défaillance chimique fondamental lors du traitement oxy-combustible. Ces métaux ne réagissent pas correctement avec l"oxygène pour entretenir une réaction exothermique. Leurs oxydes possèdent des points de fusion nettement plus élevés que les métaux de base. Lorsque vous appliquez un chalumeau sur de l"aluminium ou du cuivre, le métal fond et se déforme simplement plutôt que de s"oxyder pour former un laitier amovible. L"opérateur se retrouve avec une flaque d"eau fondue plutôt qu"une assiette coupée.
La conductivité thermique joue également un rôle majeur dans cette défaillance. Le cuivre et l’aluminium dissipent la chaleur incroyablement rapidement. Cette conductivité thermique élevée empêche l’accumulation localisée de chaleur nécessaire au maintien d’une coupe continue. La chaleur se propage dans toute la plaque, ruinant la trempe du matériau sans le rompre.
L"acier inoxydable est spécialement conçu pour résister à l"oxydation, ce qui le rend intrinsèquement résistant à cette méthode de coupe. La teneur élevée en chrome crée un effet barrière. Lorsqu’il est exposé au flux d’oxygène, le chrome forme instantanément une couche d’oxyde de chrome réfractaire. Cette couche a un point de fusion nettement supérieur à celui de l’acier lui-même. Il agit comme un bouclier ignifuge, stoppant complètement le processus. Tenter de forcer une coupe n"entraînera qu"un gâchis fondu et creusé.
Le titane et les alliages aérospatiaux similaires subissent une dégradation métallurgique extrême lorsqu’ils sont exposés aux flammes de l’oxy-combustible. L’apport de chaleur extrême provoque une décoloration, une fragilisation et des dommages profonds en surface. Le métal absorbe l"oxygène et l"azote de l"atmosphère à haute température, ruinant ainsi son intégrité structurelle. Les méthodes oxy-combustibles standards sont totalement inacceptables pour ces alliages sensibles. Ils nécessitent des méthodes de découpe à froid ou des environnements inertes hautement contrôlés.
Le gaz combustible que vous sélectionnez a un impact direct sur votre efficacité opérationnelle, vos temps de préchauffage et vos exigences de nettoyage après coupe. Différents gaz offrent des profils thermiques distincts.
L"acétylène produit la température de flamme la plus élevée de tous les gaz combustibles disponibles dans le commerce, atteignant jusqu"à 5 720 °F (3 160 °C) lorsqu"il est mélangé avec de l"oxygène. Cette chaleur intense le rend idéal pour les opérations de préchauffage et de perçage rapides. Il permet aux opérateurs de démarrer les coupes plus rapidement que les gaz alternatifs, ce qui est très avantageux pour les coupes courtes et intermittentes ou pour le travail avec des matériaux très rouillés.
Cependant, l"acétylène présente des inconvénients notables. Son coût volumétrique est généralement plus élevé. Il est également soumis à des limitations strictes de sécurité et de stockage. L"acétylène devient très instable à des pressions supérieures à 15 psi, nécessitant une manipulation spécialisée, des pare-flammes et des systèmes collecteurs. Il ne convient pas non plus à la découpe de tôles d"acier extrêmement épaisses en raison de sa répartition spécifique de la chaleur.
Les gaz alternatifs comme le propylène offrent des avantages de performance incontestables pour la fabrication lourde. Bien que le propylène ait une température de flamme initiale légèrement inférieure, il délivre un volume de chaleur massif dans l"enveloppe extérieure de la flamme une fois que le métal atteint la température d"allumage. Le propylène peut couper 25 à 30 % plus rapidement que l"acétylène sur des épaisseurs de plaque spécifiques, en particulier sur les matériaux de plus d"un pouce d"épaisseur.
Le résultat principal est un cône de chaleur hautement concentré. Cette énergie concentrée permet d"obtenir des coupes presque sans scories. La qualité des bords lisses réduit considérablement les coûts de meulage secondaire, économisant ainsi de précieuses heures de travail. Le propylène est également plus sûr à stocker et peut être utilisé à des pressions de conduite plus élevées.
La sélection du meilleur gaz nécessite d’analyser vos besoins spécifiques de production. Tenez compte des facteurs suivants lors de l’aménagement de votre boutique :
Gaz Combustible | Avantage principal | Meilleure application | Inconvénients |
|---|---|---|---|
Acétylène | Température de flamme la plus élevée | Perçage rapide, matériaux fins, coupes courtes | Limites de pression, coût plus élevé par pied cube |
Propylène | Vitesse de coupe supérieure, bords nets | Découpe de tôles épaisses, chalumeaux sur rail automatisés | Temps de préchauffage initial plus lent |
Propane | Excellente disponibilité, stockage sécurisé | Découpe de ferraille, chauffage intense, chanfreinage | Nécessite différentes pointes de torche, consommation élevée d"oxygène |
Gaz naturel | Coût opérationnel le plus bas | Installations de magasin stationnaires, chauffage intense | Préchauffage très lent, nécessite un débit d"oxygène élevé |
La configuration matérielle dicte la qualité du montage final. Un équipement mal adapté entraîne une mauvaise qualité des bords, une consommation excessive de gaz et des risques pour la sécurité.
La taille de l’orifice de la buse dicte strictement le débit et la pression de l’oxygène. L’utilisation d’une buse sous-dimensionnée restreint le flux d’oxygène, provoquant une perte de coupe au milieu de la plaque. L"opérateur devra s"arrêter, nettoyer la gouge et recommencer la coupe. À l’inverse, une buse surdimensionnée gaspille du gaz coûteux, crée des saignées larges et bâclées et fait fondre le bord supérieur de la plaque, ce qui nécessite un meulage approfondi.
Les opérateurs doivent s"appuyer sur des systèmes de numérotation standardisés pour guider leur sélection. Les fabricants fournissent des tableaux spécifiques qui cartographient les épaisseurs exactes de métal en fonction de la taille de l"orifice requise et des réglages de pression du régulateur. Consultez toujours la fiche technique du fabricant pour connaître votre style de pointe spécifique.
Épaisseur du métal | Taille de buse typique (style Victor) | Pression d"oxygène (PSI) | Pression de carburant (PSI) |
|---|---|---|---|
1/4 pouce | 00 | 20 - 25 | 3 - 5 |
1/2 pouce | 0 | 25 - 30 | 3 - 5 |
1 pouce | 1 | 30 - 35 | 3 - 5 |
5 centimètres | 2 | 35 - 45 | 3 - 7 |

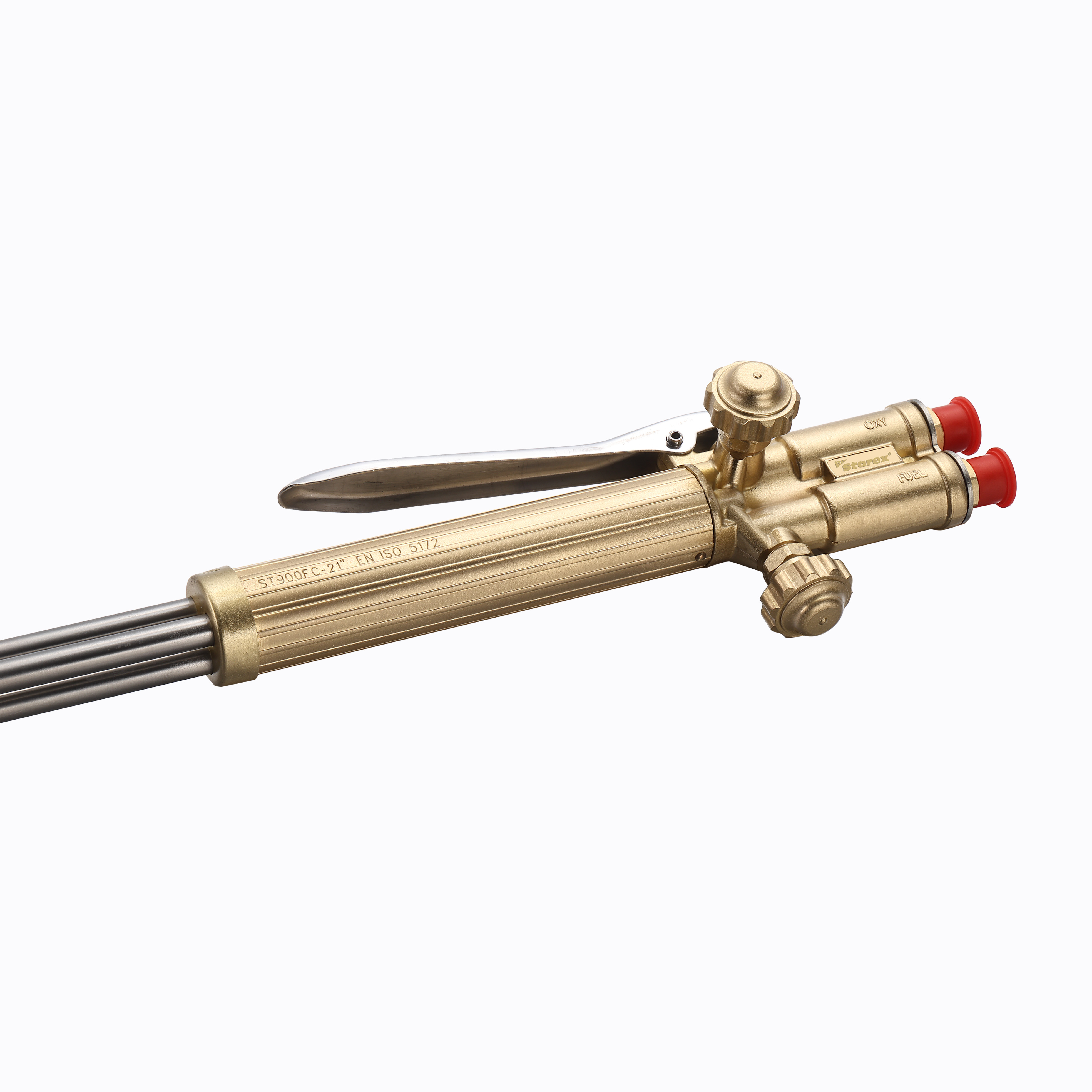

Votre choix de chalumeau coupant dépend entièrement de l’application. Les torches droites robustes sont conçues pour les machines à chenilles automatisées et la découpe continue de tôles lourdes. Ils protègent les mains de l'opérateur de la chaleur intense et fournissent une plate-forme rigide pour le montage de la machine.
Les torches combinées manuelles standard offrent une polyvalence pour les tâches de fabrication générales. Ceux-ci permettent aux opérateurs de basculer rapidement entre les accessoires de coupe, les pointes de soudage et les rosaces chauffantes. Cette flexibilité est essentielle pour les équipes de maintenance et les fabricants sur mesure qui effectuent diverses tâches tout au long de la journée.
Un entretien approprié évite les retours de flamme dangereux et garantit un débit de gaz constant. Les opérateurs doivent nettoyer les éclaboussures des orifices des pointes à l"aide de nettoyants pour pointes dédiés. N"utilisez jamais de brosses métalliques ou de forets, car ils déforment les trous usinés avec précision. Inspectez régulièrement les surfaces d"appui de la tête de torche et de la buse pour déceler des rayures profondes ou une accumulation de carbone. Un siège compromis entraînera une fuite de gaz mélangé, créant un grave risque pour la sécurité. Purgez toujours les conduites avant d"allumer la torche pour éliminer tout mélange de gaz.
Bien que l"oxycombustible soit un élément essentiel de l"industrie lourde, la fabrication moderne nécessite souvent des méthodes thermiques ou mécaniques alternatives pour des matériaux et des tolérances spécifiques.
Le plasma est le choix idéal pour les métaux non ferreux, l’acier inoxydable et les épaisseurs plus fines d’acier doux. Le plasma utilise un gaz électriquement ionisé pour faire fondre et souffler le matériau. Il offre une vitesse exceptionnelle sur les matériaux de moins d"un pouce d"épaisseur. Il produit également une ZAT minimale sans provoquer de décoloration grave ni de dommages de surface sur les alliages sensibles. Si votre atelier traite un volume élevé d’aluminium ou d’acier inoxydable, un système plasma est obligatoire.
Les méthodes de haute précision évitent entièrement les problèmes de dégradation thermique. La découpe au jet d"eau utilise un jet d"eau à haute pression et du grenat abrasif pour éroder le matériau. Il n’introduit aucune chaleur, ce qui le rend idéal pour les métaux sensibles à la chaleur comme le titane et les alliages d’aluminium spécifiques à l’aérospatiale. La qualité des bords est exceptionnelle et ne nécessite aucune finition secondaire.
La découpe laser offre une vitesse et une précision inégalées sur les tôles fines. Il produit des tolérances incroyablement serrées et des bords nets. Bien que limités par l’épaisseur des plaques par rapport à l’oxy-combustible, les lasers dominent la production de tôles en grand volume.
Les équipements oxy-carburant présentent un CapEx initial très faible. L"équipement est très portable, ce qui le rend parfait pour les réparations sur le terrain, la démolition et les chantiers de construction. Vous pouvez équiper un camion d’une plate-forme complète pour une fraction du coût des autres systèmes. Cependant, le processus est plus lent et demande plus de main d’œuvre, ce qui entraîne des OpEx plus élevés sur les grandes séries de production.
Les systèmes laser et à jet d’eau nécessitent un investissement initial massif et un espace d’installation dédié. Ils nécessitent également une maintenance et une programmation spécialisées. Cependant, pour la production en grand volume, leur vitesse et leur précision se traduisent par des coûts d"exploitation par pièce nettement inférieurs, justifiant rapidement l"investissement initial.
Le traitement par oxy-combustible reste la solution la plus rentable et la plus portable pour couper les aciers épais, doux et à faible teneur en carbone. Cependant, il est fondamentalement incompatible avec les métaux non ferreux et l’acier inoxydable en raison de mécanismes d’oxydation restrictifs. Pour optimiser vos flux de fabrication, suivez ces étapes concrètes :
Vérifiez votre inventaire actuel de matériaux pour séparer les matériaux ferreux adaptés à l"oxycombustible des alliages non ferreux nécessitant un traitement au plasma ou au jet d"eau.
Consultez un spécialiste du soudage pour évaluer les gaz combustibles alternatifs comme le propylène pour les applications sur plaques épaisses afin de réduire le temps de meulage.
Standardisez les tableaux de sélection des buses dans tout l’atelier de fabrication pour empêcher les opérateurs d’utiliser des buses surdimensionnées qui gaspillent de l’oxygène.
Mettez en œuvre des protocoles de préchauffage stricts pour tous les composants en acier à moyenne ou haute teneur en carbone afin d"éviter les fissures HAZ.
R : Non. Le chrome présent dans l"acier inoxydable forme une couche d"oxyde à point de fusion élevé qui empêche le flux d"oxygène de pénétrer et de couper le métal. Une découpe plasma ou laser est nécessaire.
R : Un excès de scories est généralement dû à un déplacement trop lent du chalumeau, à un réglage incorrect de la pression d"oxygène ou à l"utilisation d"une buse endommagée ou mal dimensionnée.
R : Le propylène permet souvent une coupe plus nette avec moins de scories et peut couper jusqu"à 30 % plus rapidement une fois le métal chauffé, bien que l"acétylène offre un temps de préchauffage initial plus rapide.
R : Non. L"aluminium et le bronze fondent ou dissipent la chaleur avant de pouvoir s"oxyder correctement dans un processus d"oxy-combustible, ce qui entraîne un bord fondu et déformé et une décoloration importante de la surface plutôt qu"une coupe nette.
R : La taille de la buse de coupe est entièrement dictée par l’épaisseur du métal à couper. Les fabricants fournissent des tableaux spécifiques faisant correspondre l’épaisseur du métal à la taille de l’orifice de la buse et aux réglages de pression du gaz requis.
R : Les méthodes standard sont très inefficaces sur la fonte en raison de sa teneur élevée en carbone. Cela nécessite des techniques spécialisées, telles que l"utilisation d"une buse plus grande, d"une flamme fortement carburante ou de poudre de fer, et aboutit à un bord très rugueux.
